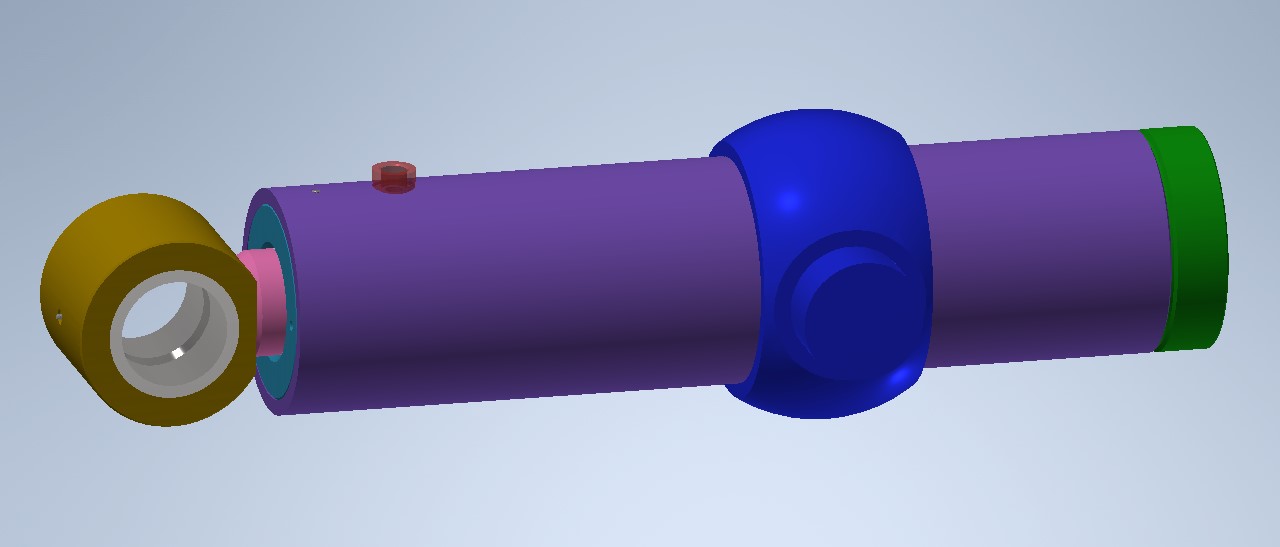

Обозначение гидроцилиндра ГЦ200.120.792.
Полная сборка со всеми деталями и покупными комплектующими.
Применятся в станках, чаще всего прессовых станках.
