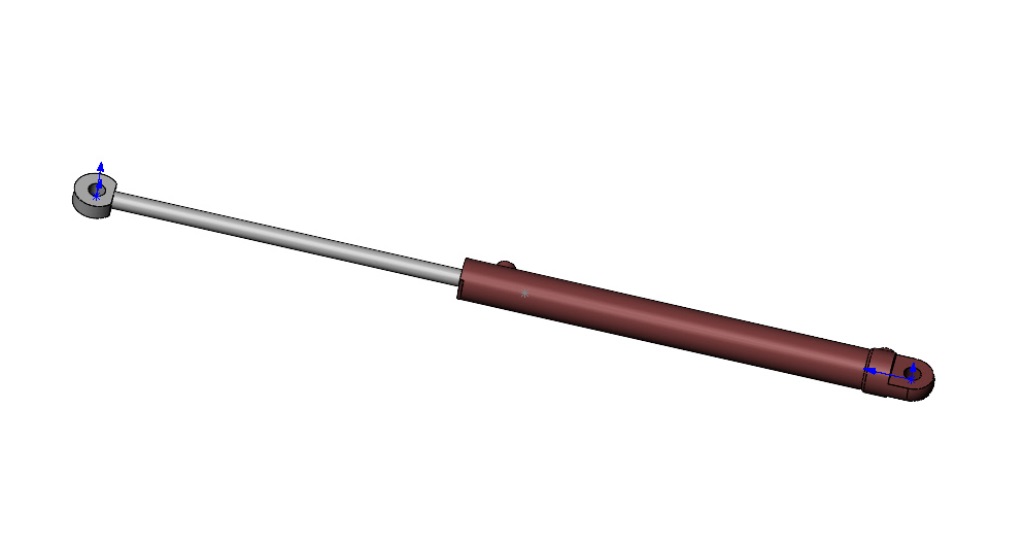

Технические характеристики
Диаметр поршня 50 мм
Диаметр штока 25 мм
Ход поршня 500 мм
Расстояние по центрам 735 мм
Номинальное давление 16 МПа
Максимальное давление 20 МПа
Толкающее усилие 3900 кг
Тянущее усилие 2900 кг
Рабочий объем 0.98 л
Применяемость: гидросистемы трактора и с/х машин
