Гидроцилиндр 200х160х1400

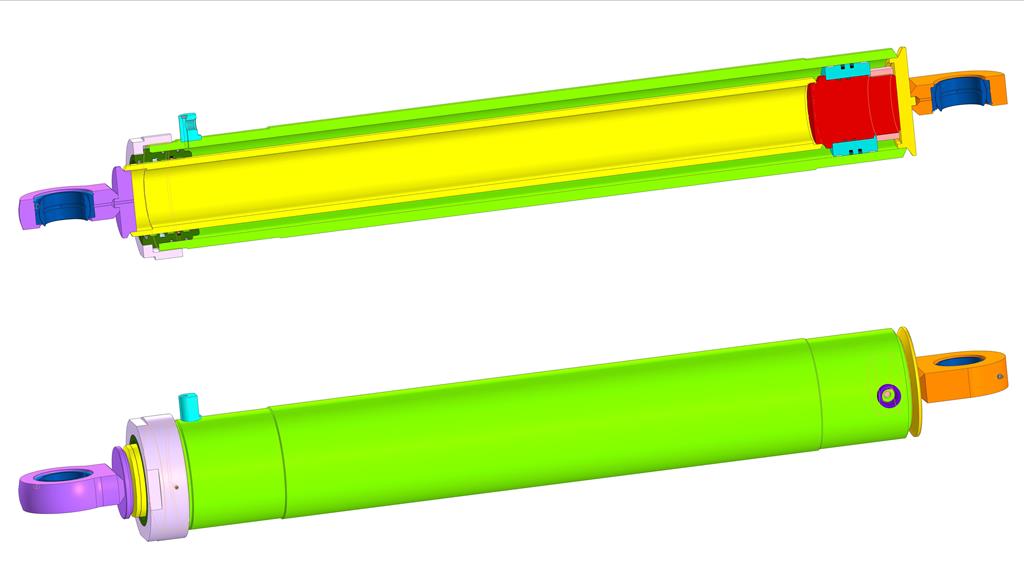

Гидроцилиндр в сборе со всеми деталями и комплектующими.
Обозначение ГЦ200.160.1400
Диаметр поршня 200, диаметр штока 160, ход 1400
Применяется в автокранах на стрелах.

Состав: 3D Сборка

Софт: КОМПАС-3D 20

Файлы:
,'Кольцо внутреннее_1.m3d
Проушина 2.m3d
Гидроцилиндр.a3d
Уплотнение штоковое Е09(-160)_5.m3d
Заглушка.m3d
Кольцо 190-200-58.m3d
Гайка.m3d
Кольцо Е20-160-165-15_15.m3d
Шток.a3d
Масленка 1.3.Ц6 ГОСТ 19853-74.m3d
Кольцо запорное ГОСТ 13943-86 (Эксцентрическое)0_165 (A130).m3d
Корпус 2.a3d
Проушина.m3d
Хвостовик.m3d
Проушина 2.a3d
Уплотнение поршневое Е15М(-200)_4.m3d
Шток.m3d
Уплотнение штоковое Е09(-160).m3d
Кольцо 195-205-58.m3d
,'Кольцо наружное_1.m3d
Заглушка 2.m3d
Кольцо 110-120-58.m3d
Букса.m3d
Крышка 2.m3d
Уплотнение поршневое Е15М(-200).m3d
GHM 357_1.m3d
Бобышка.m3d
TTI 1920_2.m3d
Гильза.m3d
Е20-160_15.m3d
Шток 2.a3d
Проушина.a3d
Кольцо опорное поршневое Е20.m3d
Грязесъемник Е50А-160_43.m3d
9833_ta(Кольцо 190-200-58 ГОСТ 9833-73).m3d
Крышка.m3d
Гайка 2.m3d
Поршень.m3d
Подшипник 1-ШС90К ГОСТ 3635-78.a3d
Корпус.a3d
Кольцо 130-140-58.m3d
TTI 1920_2(2).m3d
Бобышка 2.m3d
