Модернизация гидроцилиндра пресса для перепрессовки кожухов полуосей

Гродненский Государственный Университет им.Я.Купалы, МиТЭА,
Механизация процессов технической эксплуатации,
Курсовая работа  на тему "Модернизация гидроцилиндра пресса для перепрессовки кожухов полуосей",2018 год

Исходные данные к курсовой работе: усилие запрессовки – 70 т; ход поршня – 200 мм; время
рабочего хода – 30 с; давление в гидросистеме – 30 МПа; прототип – модель Д-1-680.

СОДЕРЖАНИЕ

Введение………………………………………………………………………… 5
1 Назначение пресса электрогидравлического……………………………. 6
1.1 Описание конструкции и принципа действия пресса............................. 6
1.2 Технические характеристики пресса......................................................... 7
2 Проектирование и расчет силовых механизмов и привода гидроцилиндра пресса.................................................................................8
2.1 Кинематическая схема пресса.................................................................... 8
2.2 Определение параметров гидроцилиндра.................................................. 9
2.3 Определение внутреннего диаметра трубопровода для гидропривода 11
2.4 Выбор рабочей жидкости для гидропривода…………………………… 11
2.5 Определение основных параметров и выбор насоса………………….. 11
2.6 Выбор приводящего двигателя насоса…………………………………. 12
2.7 Определение общего коэффициента полезного действия гидропривода……………………………………………………13
3 Расчет наиболее нагруженных элементов гидроцилиндра на прочность..................................................................................................... 14
4 Правила эксплуатации и техника безопасности при работе на прессе,его техническое обслуживание………………………………...  15
4.1 Запуск гидропривода пресса в эксплуатацию.......................................... 16
4.2 Правила техники безопасности при работе на прессе............................ 16
Заключение.................................................................................................. 18
Список использованных источников……………..…………………….. 19

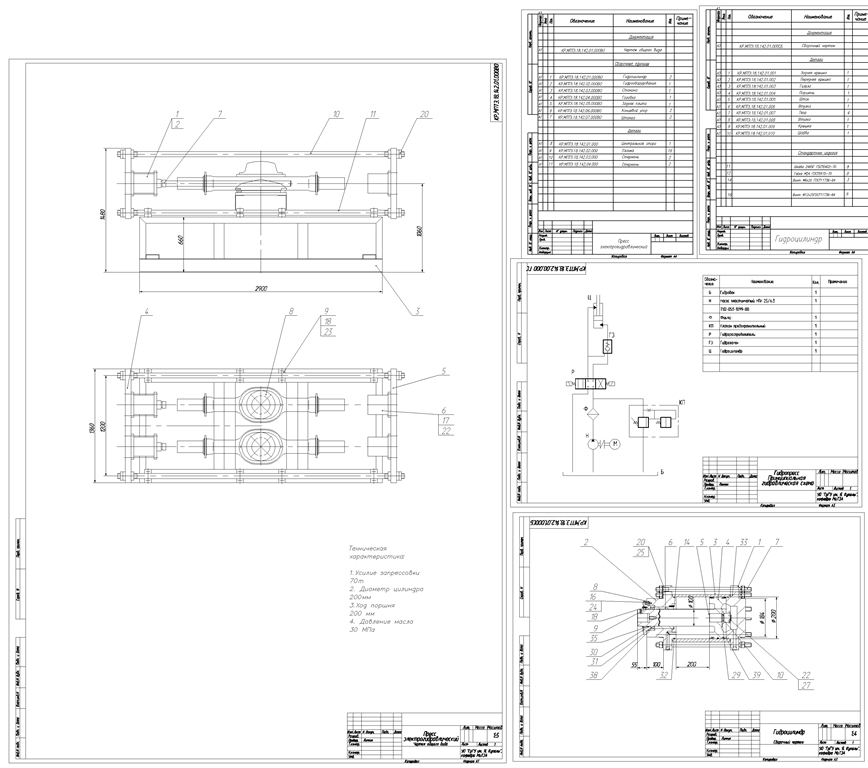

Состав: Гидроцилиндр (СБ), Пресс гидравлический (ВО), Гидропресс (принципиальная гидравлическая схема),Спецификация, ПЗ Язык документа

Софт: AutoCAD 16
