Расчет основных параметров гидроцилиндра для пресса нижнего давления

Воронежский государственный университет инженерных технологий
Кафедра: Машины и аппараты химических производств
Расчетно-графическая работа по дисциплине "Гидравлический, пневмационный и вибрационный приводы"
На тему: " Расчет гидроцилиндра для пресса нижнего давления"
Воронеж 2017

Исходные данные: пресс нижнего давления номинальным тоннажем 1000 тон.

В данной работе рассматриваются гидроцилиндры, предназначенные для прессов нижнего давления.

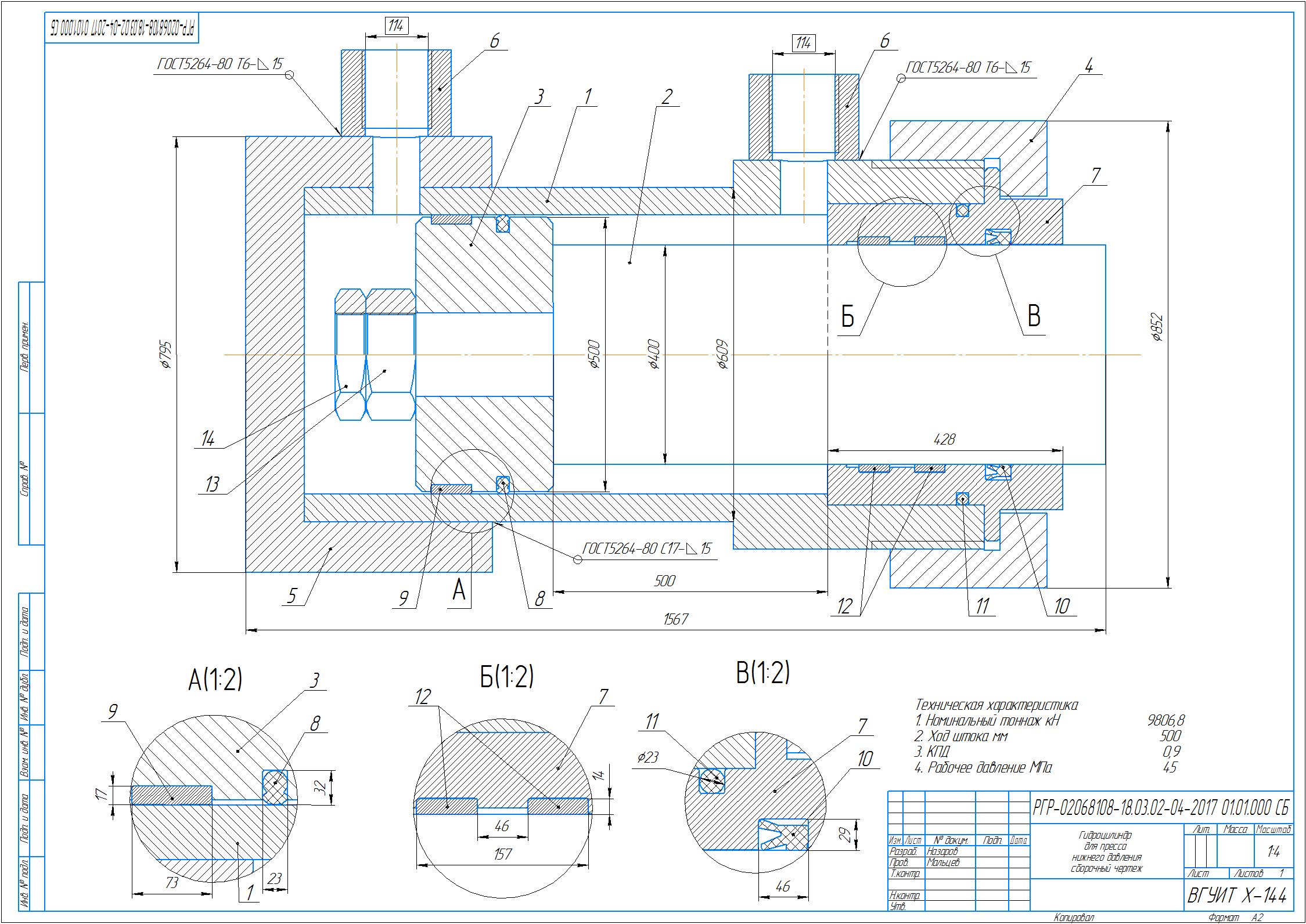

Графическая часть содержит сборочный чертеж гидроцилиндра.

Содержание
Введение
1 Описание схемы и элементов гидропривода
2 Расчет параметров и элементов гидропривода
2.1 Предварительные расчеты параметров гидропривода
2.2 Определение дополнительных параметров гидросистемы
2.3 Определение гидравлических параметров гидросистемы
2.4 Расчет трубопровода
2.5 Подбор насосов
2.6 Расчет времени срабатывания системы гидропривода
Заключение
Список использованных источников

Состав: Гидроцилиндр (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15.1

Файлы:
ПЗ.docx
Гидроцилиндр для пресса нижнего давленя СБ..cdw
Спецификация.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: balabanowa
Дата: 2017-05-04
