Гидроцилиндр на пресс для обжимки кабелей

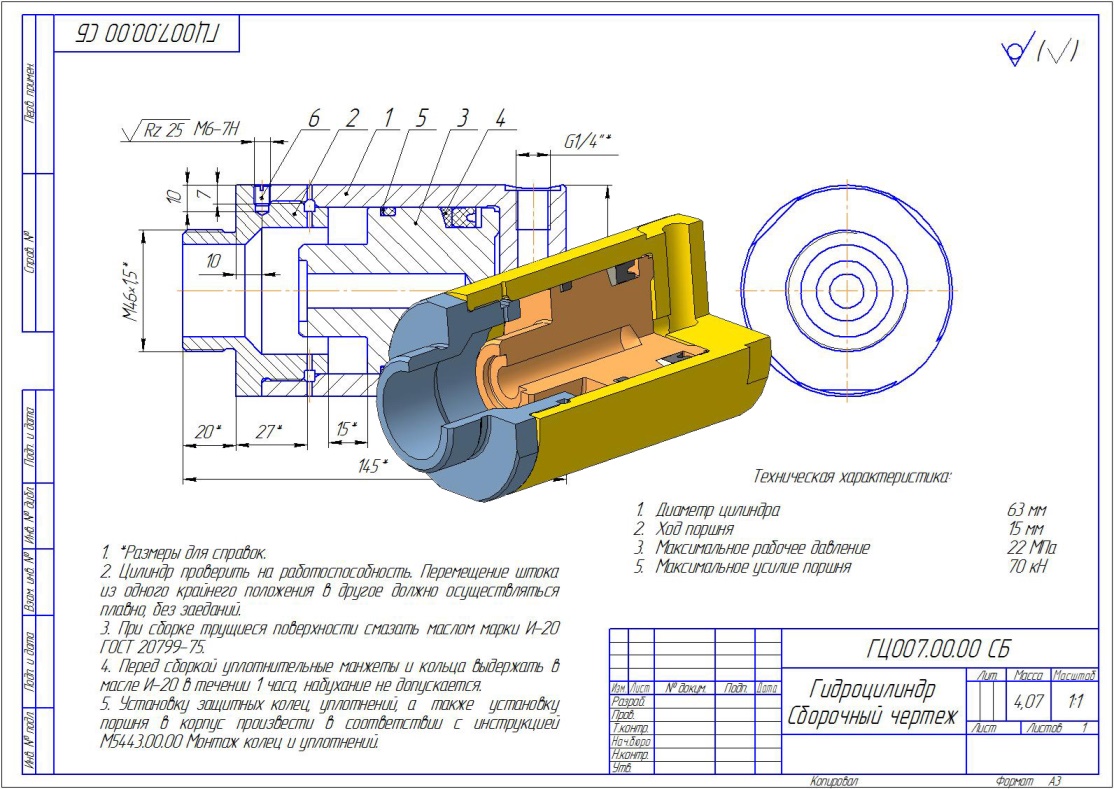

Гидроцилиндр с диаметром поршня 63 мм, рабочим давлением 22 Мпа и усилием 70 кН предназначен для пресса по обжимки кабелей.

Состав: Сборочный чертеж, деталировка, 3D-модель Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидроцилиндр на пресс для обжимки кабелей

ГЦ007.00.01 Корпус.cdw
ГЦ007.00.01 Корпус.m3d
ГЦ007.00.02 Крышка.cdw
ГЦ007.00.02 Крышка.m3d
ГЦ007.00.03 Поршень.cdw
ГЦ007.00.03 Поршень.m3d
ГЦ007.00.04 Кольцо защитное.cdw
ГЦ007.00.04 Кольцо защитное.m3d
ГЦ007.00.05 Кольцо защитное.cdw
ГЦ007.00.05 Кольцо защитное.m3d
Кольцо 057-063-36.m3d
Манжета 1-63х48.m3d
Установка гидроцилиндра на пресс.cdw
ГЦ007.00.00 Гидроцилиндр.a3d
ГЦ007.00.00 Гидроцилиндр.spw
ГЦ007.00.00 СБ Гидроцилиндр.cdw
