Разработан гидроцилиндр
Технические характеристики:
1. Диаметр поршня: 125 мм.
2. Диаметр штока: 63 мм.
3. Ход поршня: 250 мм.
4. Давление номинальное(max): 16(26) МПа
5. Усилие на штоке при номинальном давлении:
толкающее: 196,35 кН
тянущее: 146,47 кН
6. Скорость движения поршня не более 0,5 м/с.
7. Рабочая жидкость - масла гидравлические
кинематической вязкостью 8...2000 сСт.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр ГЦ 125х63х250

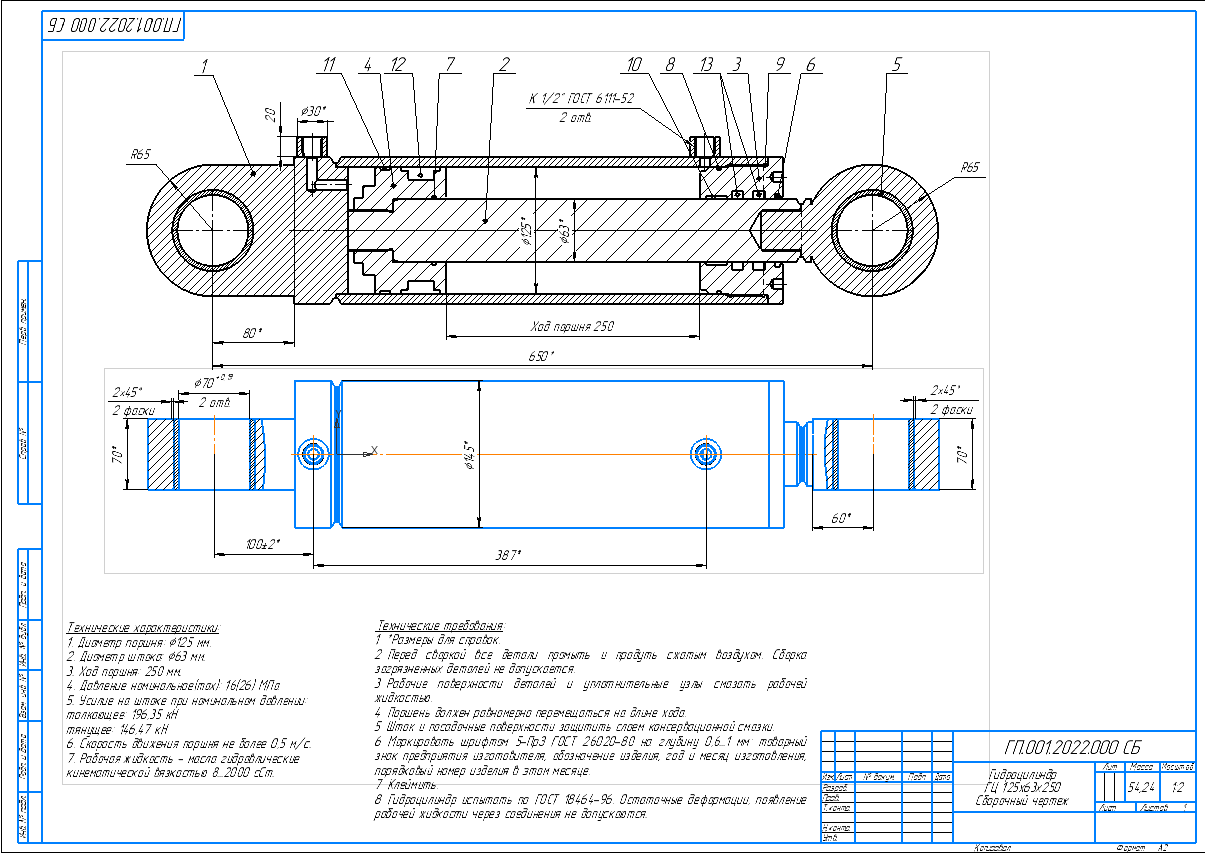

Гидроцилиндр ГЦ 125х63х250
0
3
295
5
0
100
Автор
Danila20211
Дата
31.03.2022
Язык
Русский
Состав
Спецификация,деталировка,сборочный чертеж
Софт
КОМПАС-3D 19
Как открыть?
Содержимое архива
-
Шток _ ГП.001.2022.021.cdw
-
Гильза в сборе Сборочный чертеж _ ГП.001.2022.010 СБ.cdw
-
Гильза цилиндра _ ГП.001.2022.012.cdw
-
Гидроцилиндр ГЦ 125х63х250 _ ГП.001.2022.000.spw
-
Втулка _ ГП.001.2022.003.cdw
-
Шток в сборе спецификация _ ГП.001.2022.020.spw
-
Поршень _ ГП.001.2022.002.cdw
-
Бонка _ ГП.001.2022.013.cdw
-
Крышка задняя _ ГП.001.2022.011.cdw
-
Гильза в сборе спецификация _ ГП.001.2022.010.spw
-
Гидроцилиндр УСПК Сборочный чертеж _ ЦГ-125.63х250 СБ.cdw
-
Шток в сборе Сборочный чертеж _ ГП.001.2022.020 СБ.cdw
-
Проушина _ ГП.001.2022.022.cdw
-
Крышка передняя _ ГП.001.2022.001.cdw
