Гидроцилиндр ГЦ-63.32хS.11

0
6
554
14
3
50

Гидроцилиндр ГЦ-63.32хS.11 ( исполнения ГЦ-63.32х100.11, ГЦ-63.32х160.11, ГЦ-63.32х200.11, ГЦ-63.32х250.11, ГЦ-63.32х320.11, ГЦ-63.32х400.11 ) предназначен для управления рабочими органами технологического оборудования экскаваторов и сельхозмашин, а также агрегатируемых с ними навесных и прицепных машин.
Спецификация содержит ошибки, см. комментарии. Представлена как есть, другой не будет. Скачивая работу, вы принимаете это.


Сообщить о проблеме
Автор
user-avatar Wadim Ivanov
Дата
21.02.2021
Язык
Русский
Состав
Групповая 3-D сборка для шести исполнений, групповой сборочный чертеж, деталировка.
Софт
КОМПАС-3D 19 Как открыть?
Содержимое архива
  • Гидроцилиндр ГЦ-63.32хS.11
    • Модели гидроцилиндра ГЦ 63-32
      • Гидроцилиндр.a3d
      • Манжета TS 3245-LA.m3d
      • Кольцо опорно-направляющее E-DWR 36-2-9.6.m3d
      • Шайба.m3d
      • Кольцо.m3d
      • Головка передняя.m3d
      • Кольцо опорно-направляющее DWR 63-3-12,8.m3d
      • Шток.m3d
      • Уплотнение поршневое DBM 248188-ISO
        • Уплотнение поршневое DBM 248188-ISO.a3d
        • Кольцо уплотнтнительное.m3d
        • Кольцо опорное.m3d
        • Кольцо направляющее.m3d
      • Грязесъемник PW 32-1G
        • Наружное кольцо грязесъемника.m3d
        • Грязесъемник PW 32-1G.a3d
        • Внутреннее кольцо грязесъемника.m3d
      • Полукольцо.m3d
      • Проушина в сборе
        • Проушина.m3d
        • Болт.m3d
        • Проушина в сборе.a3d
      • Модели Гильза в сборе
        • Модели Головки задней
          • Проушина.m3d
          • Крышка головки задней.m3d
          • Головка задняя.a3d
        • Гильза.m3d
        • Гильза в сборе.a3d
        • Штуцер.m3d
      • Поршень.m3d
    • Чертежи гидроцилиндра ГЦ 63-32
      • ШАЙБА АБВГ 000003.CDW
      • Головка передняя АБВГ 000004.cdw

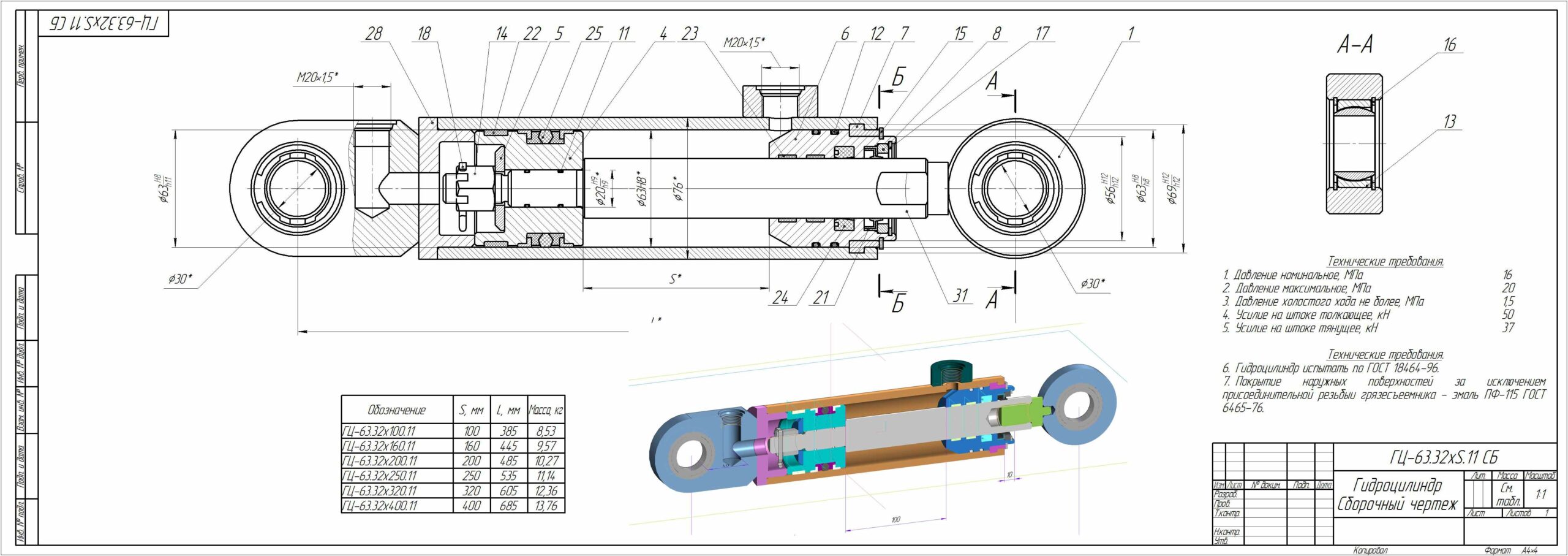

      • Гидроцилиндр Сборочный чертеж _ ГЦ-63.32хS.11 СБ.cdw
      • Полукольцо АБВГ 000005.cdw
      • Шток _ АБВГ 000002.cdw
      • Кольцо АБВГ 000006.cdw
      • Чертежи Проушина в сборе АБВГ 208010
        • Проушина АБВГ 200002.cdw
        • Проушина в сборе Сборочный чертеж _ АБВГ 208010 СБ.cdw
        • Болт АБВГ 200001.cdw
      • Поршень АБВГ 000001.cdw
      • Чертежи Гильза в сборе АБВГ 108010
        • Штуцер АБВГ 100004.cdw
        • Гильза _ АБВГ 100001.cdw
        • Гильза в сборе Сборочный чертеж _ АБВГ 108010 СБ.cdw
        • Чертежи Головка задняя АБВГ 108011
          • Крышка АБВГ 100002.cdw
          • Проушина АБВГ 100003.cdw
        • Гильза в сборе _ АБВГ 108010.spw
      • Гидроцилиндр _ ГЦ-63.32хS.11.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 3
user-avatar
Cпецификация не соответствует чертежу. Позиция 1 на чертеже не соответствует наименовании в спецификации. Позиция 2 отсутствует на чертеже. Позиция 3,4 отсутствуют на чертеже и спецификации предположительно резерв. Позиция 5 не соответствует наименованию. Позиция 6 не соответствует наименованию. Позиция 7 предположительно не соответствует наименованию. Позиция 8 не соответствует наименованию. Позиция 9 отсутствует на чертеже. Позиция 10 отсутствует на чертеже. Позиция 11,12 указана на чертеже, но отсутствует в спецификации. Позиция 13,14,15,16,17,18 не соответствует наименованию. Позиция 19,20 отсутствуют на чертеже. Позиции 21,22 присутствуют на чертеже, но отсутствуют в спецификации. Позиции 23,24,25 не соответствует наименованию. Позиции 26, 27 присутствуют в спецификации, но отсутствуют на чертеже. Позиция 28 присутствуют на чертеже, но отсутствуют в спецификации. Позиция 29,30 отсутствуют на чертеже и спецификации предположительно резерв. Позиция 31 присутствуют на чертеже, но отсутствуют в спецификации.
user-avatar
Не верная спецификация!
user-avatar
Расскажите что не так? Не обновляйте спецификацию при открытии.
