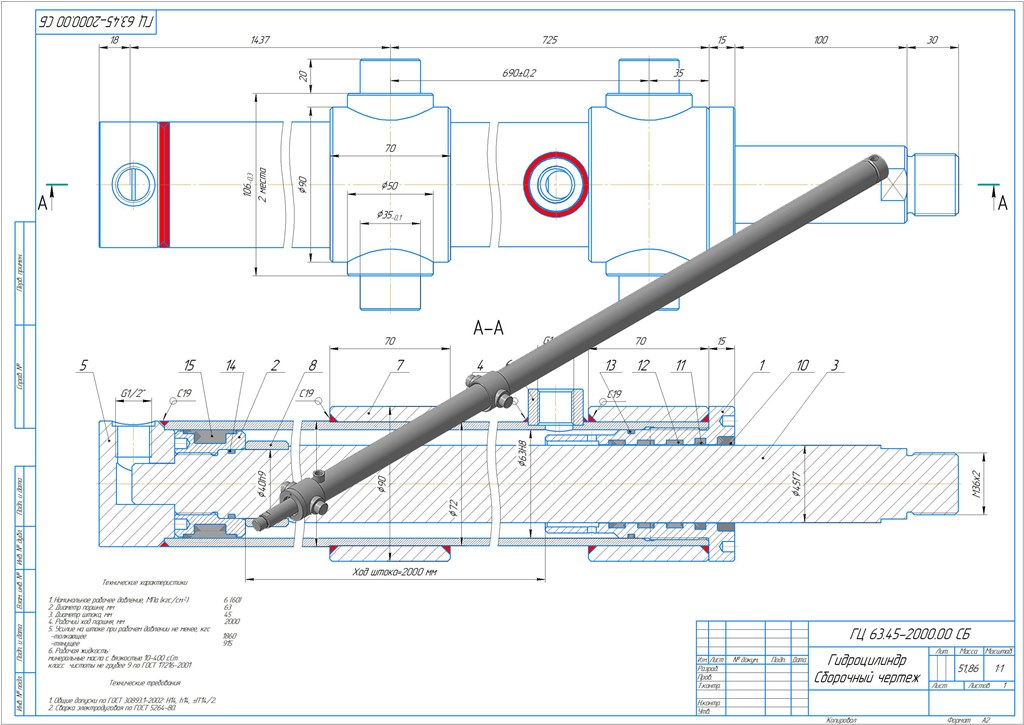

топ За месяцГидроцилиндр ГЦ 63.45-2000
Гидроцилиндр с двумя промежуточными цапфами и демпфированием в конце хода.
Технические характеристики
1. Номинальное рабочее давление, МПа (кгс/см ) 6 (60)
2. Диаметр поршня, мм 63
3. Диаметр штока, мм 45
4. Рабочий ход поршня, мм 2000
5. Усилие на штоке при рабочем давлении не менее, кгс
-толкающее 1860
-тянущее 915
6. Рабочая жидкость:
минеральные масла с вязкостью 10-400 сСт
класс чистоты не грубее 9 по ГОСТ 17216-2001
Состав: 3D сборка, чертежи
Софт: КОМПАС-3D 19.1
