Гидроцилиндр ЦПГ2-110.56.S.L.16.11.1.М1

410

Гидроцилиндр ЦПГ2-110.56.S.L.16.11.1.М1 (исполнения ЦПГ2-110.56.280.680.16.11.1.М1, ЦПГ2-110.56.900.1320.16.11.1.М1,ЦПГ2-110.56.1120.1520.16.11.1.М1) предназначен для управления рабочими органами
опорой экскаваторов ЭО-2621А,В1,В2,В3; ЭО-2203;ЭО-2626; ЭО-2629; ЭО-2201;ТО-49;"Борекс" ЭО 2626 (исполнение ЦПГ2-110.56.280.680.16.11.1.М)
стрелой и рукоятью экскаваторов ЭО-2628; ЭО-2629; ЭО-2101;ЭО-2203; "Борекс"
для стрелы экскаваторов ЭО-2621А, В,В1,В2,В3; ЭО-2203; ЭО-2629; ТО-49

гидроцилиндр

Автор

Wadim Ivanov

Дата

11.04.2021

Язык

Русский

Состав

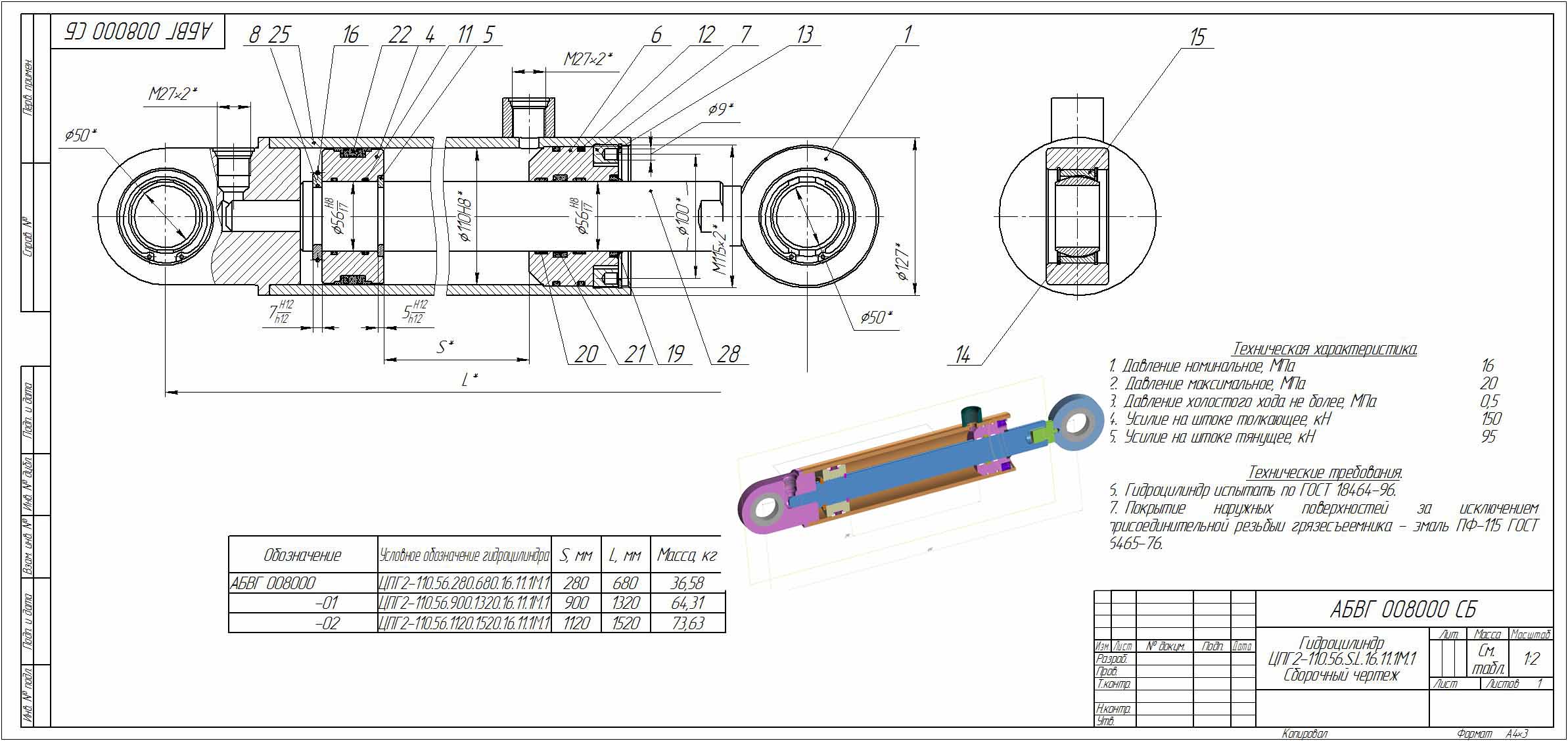

Работа состоит из групповой 3D-сборки для 3-х исполнений, групповой спецификации, группового сборочного чертежа и деталировки.

Софт

КОМПАС-3D 19 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Гидроцилиндр ЦПГ2-110.56.S.L16.11.1М.1
- Модели Гидроцилиндра ЦПГ2-110.56.S.L16.11.1М.1
  - Крышка передняя _ АБВГ 000004.m3d
  - Шток _ АБВГ 000002.m3d
  - Грязесъемник PW 56-1G
    - Наружное кольцо грязесъемника.m3d
    - Грязесъемник PW 56-1G.a3d
    - Внутреннее кольцо грязесъемника.m3d
  - Уплотнение поршневое DBM 433374-ISO
    - Кольцо уплотнтнительное.m3d
    - Кольцо опорное.m3d
    - Уплотнение поршневое DBM DBM 433374-ISO.a3d
    - Кольцо направляющее.m3d
  - Гайка _ АБВГ 000005.m3d
  - Гидроцилиндр ЦПГ2-110.56.S.L.16.11.1М.1 _ АБВГ 008000.a3d
  - Полукольцо внутренее _ АБВГ 000003.m3d
  - Полукольцо наружное _ АБВГ 000004.m3d
  - Кольцо опорно-направляющее WP 56-1.m3d
  - Манжета TS 5666.m3d
  - Проушина в сборе
    - Проушина.m3d
    - Болт.m3d
    - Проушина в сборе.a3d
  - Модели Гильза в сборе
    - Штуцер _ АБВГ 100003.m3d
    - Гильза в сборе _ АБВГ 108001.a3d
    - Гильза.m3d
    - Крышка задняя.m3d
  - Поршень.m3d
- Чертежи гидроцилиндра ЦПГ2-110.56.S.L16.11.1М.1
  - Гайка АБВГ 000005.cdw
  - Шток _ АБВГ 000002.cdw
  - Проушина в сборе АБВГ 208010
    - Болт АБВГ 200001.cdw
    - ПРОУШИНА АБВГ 200002.CDW
  - Крышка передняя _ АБВГ 000004.cdw
  - Гидроцилиндр ЦПГ2-110.56.S.L.16.1 1.1М.1 _ АБВГ 008000.spw
  - Гильза в сборе АБВГ 108001
    - Крышка задняя АБВГ 100001.cdw
    - Гильза в сборе Сборочный чертеж _ АБВГ 108001 СБ.cdw
    - Гильза в сборе _ АБВГ 108001.spw
  - Полукольцо наружное АБВГ 000025.cdw
  - Полукольцо внутреннее АБВГ 000003.cdw
  - Поршень АБВГ 000001.cdw
  - Гидроцилиндр ЦПГ2-110.56.S.L.16.11.1М.1 Сборочный чертеж _ АБВГ 008000 СБ.cdw
