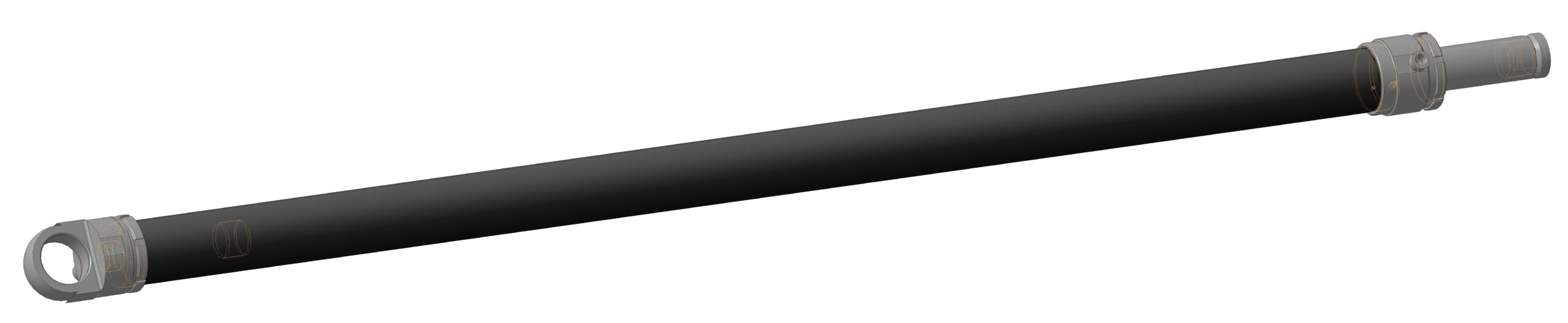

Гидроцилиндр 3D в сборе

Гидроцилиндр ф95/ф125 применяется для загрузки пачки древесностружечных плит (40 шт.) в автомобильный контейнер на складе готовой продукции.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D V13 SP1

Сайт: www

Просмотр файлов
Гидроцилиндр в сборе _ 1614.02.00.00Сб.a3d
Крышка передняя _ 1614.02.03.00Сб.a3d
Сборка1614.02.02.00Сб.a3d
Бобышка _ 1614.02.03.02.m3d
Вставка _ 1614.02.02.02.m3d
Вставка _ 1614.02.02.02а.m3d
Втулка скольжения _ 16147.02.03.03.m3d
Гайка М
Гайка М140х2 _ 1614.02.00.13.m3d
Гильза _ 1614.02.00.17.m3d
Крышка задняя _ 1614.02.04.01.m3d
Крышка передняя1614.02.03.01.m3d
Поршень _ 1614.02.00.23.m3d
Пробка М
Труба1614.02.02.01.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 1 459

253 FavoriteLoadingДобавить в избранное
