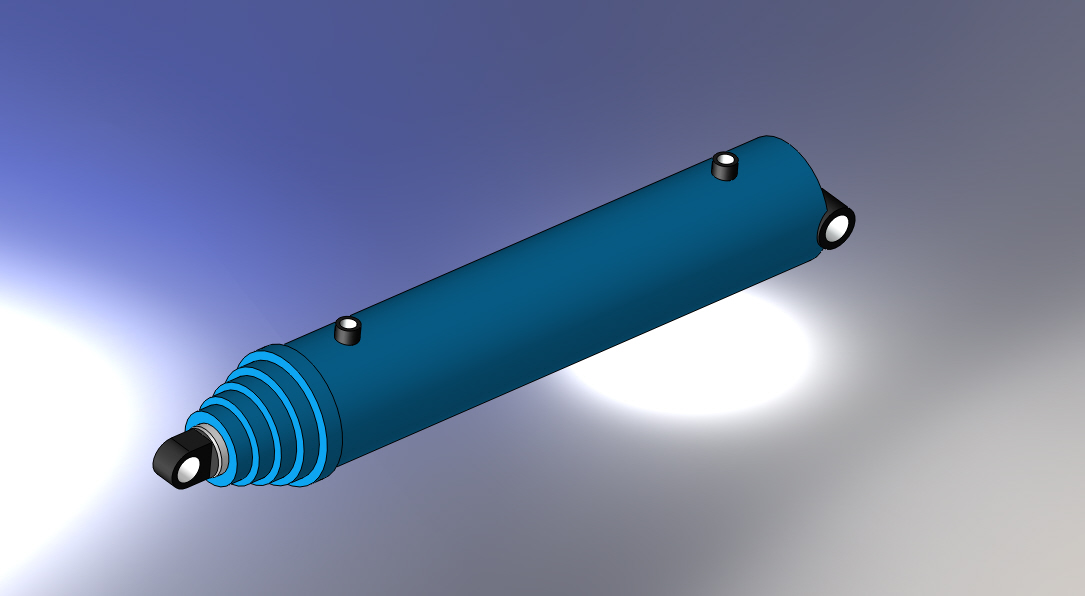

3D Телескопический гидроцилиндр

Диаметр штока 95 мм,
Диаметр полости корпуса 200 мм,
Длина в сложенном положении 1400 мм,
Полная длина хода 6800 мм.

Состав: 3D Сборка, чертежи Язык документа

Софт: SolidWorks 2012

Файлы:
3Д Телескопический гидроцилиндр\Сборка телескопический гидроцилиндр.SLDASM
3Д Телескопический гидроцилиндр\Вторая секция.SLDPRT
3Д Телескопический гидроцилиндр\Корпус гидроцилиндра.SLDPRT
3Д Телескопический гидроцилиндр\Первая секция.SLDPRT
3Д Телескопический гидроцилиндр\Третья секция.SLDPRT
3Д Телескопический гидроцилиндр\Четвертая секция.SLDPRT
3Д Телескопический гидроцилиндр\Шток.SLDPRT
3Д Телескопический гидроцилиндр
