Телескопический гидроцилиндр ГЦ.1026-150130-10060-3460

641

Телескопический гидроцилиндр двухступенчатый: ф поршня ступени №1 - 150 мм, ф штока ступени №1 - 130 мм, ф поршня ступени №2 - 100 мм, ф штока ступени №2 - 60 мм, рабочий ход поршня ступени №1 - 1700 мм, рабочий ход поршня ступени №2 - 1760 мм.

3D Модели гидроцилиндр телескопический

Автор

Александр

Дата

18.08.2020

Язык

Русский

Состав

3D сборка, деталировка

Софт

КОМПАС-3D 17 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ГЦ.1026-150130-10060-3460
- 2D
  - Гидроцилиндр _ ГЦ.1026-150130-10060-3460.spw
  - Гильза _ ГЦ.1026-150130-10060-3460.09.cdw
  - Цилиндр _ ГЦ.1026-150130-10060-3460.07.cdw
  - Крышка задняя _ ГЦ.1026-150130-10060-3460.02.cdw
  - Поршень 100 _ ГЦ.1026-150130-10060-3460.04.cdw
  - Заглушка _ ГЦ.1026-150130-10060-3460.08.cdw
  - Поршень 150 _ ГЦ.1026-150130-10060-3460.03.cdw
  - Шток 130 _ ГЦ.1026-150130-10060-3460.05.cdw
  - Шток 60 _ ГЦ.1026-150130-10060-3460.06.cdw
  - Крышка передняя _ ГЦ.1026-150130-10060-3460.01.cdw

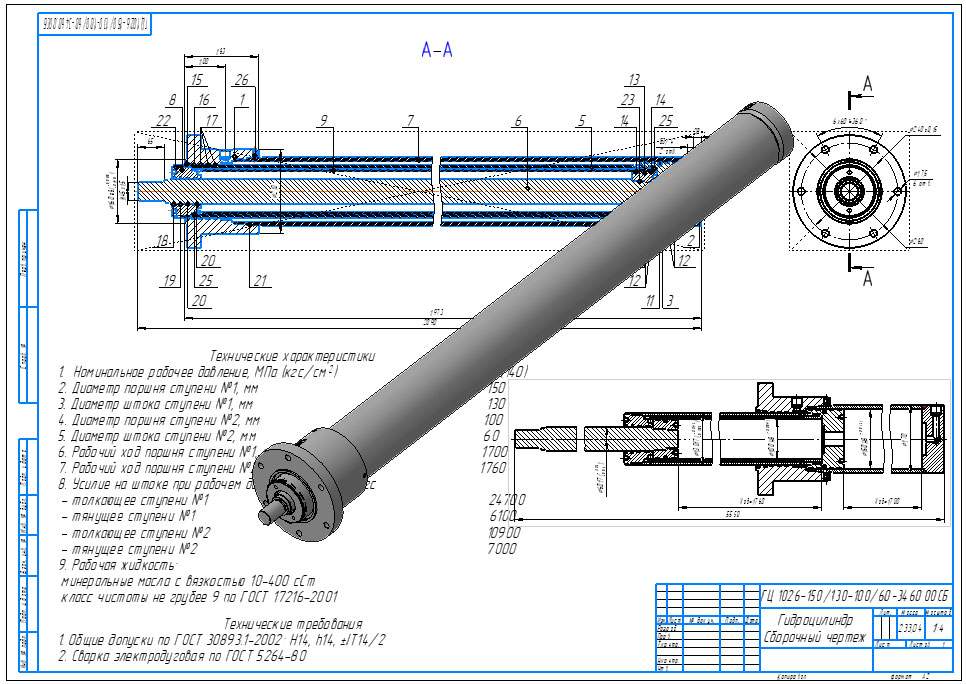

  - Гидроцилиндр Сборочный Чертеж _ ГЦ.1026-150130-10060-3460.00СБ.cdw
- 3D
  - Поршень 150 _ ГЦ.1026-150130-10060-3460.03.m3d
  - Гидроцилиндр _ ГЦ.1026-150130-10060-3460.00.a3d
  - Гильза _ ГЦ.1026-150130-10060-3460.09.m3d
  - Шток 130 _ ГЦ.1026-150130-10060-3460.05.m3d
  - Заглушка _ ГЦ.1026-150130-10060-3460.08.m3d
  - Крышка задняя _ ГЦ.1026-150130-10060-3460.02.m3d
  - Шток 60 _ ГЦ.1026-150130-10060-3460.06.m3d
  - Цилиндр _ ГЦ.1026-150130-10060-3460.07.m3d
  - Крышка передняя _ ГЦ.1026-150130-10060-3460.01.m3d
  - Поршень 100 _ ГЦ.1026-150130-10060-3460.04.m3d
