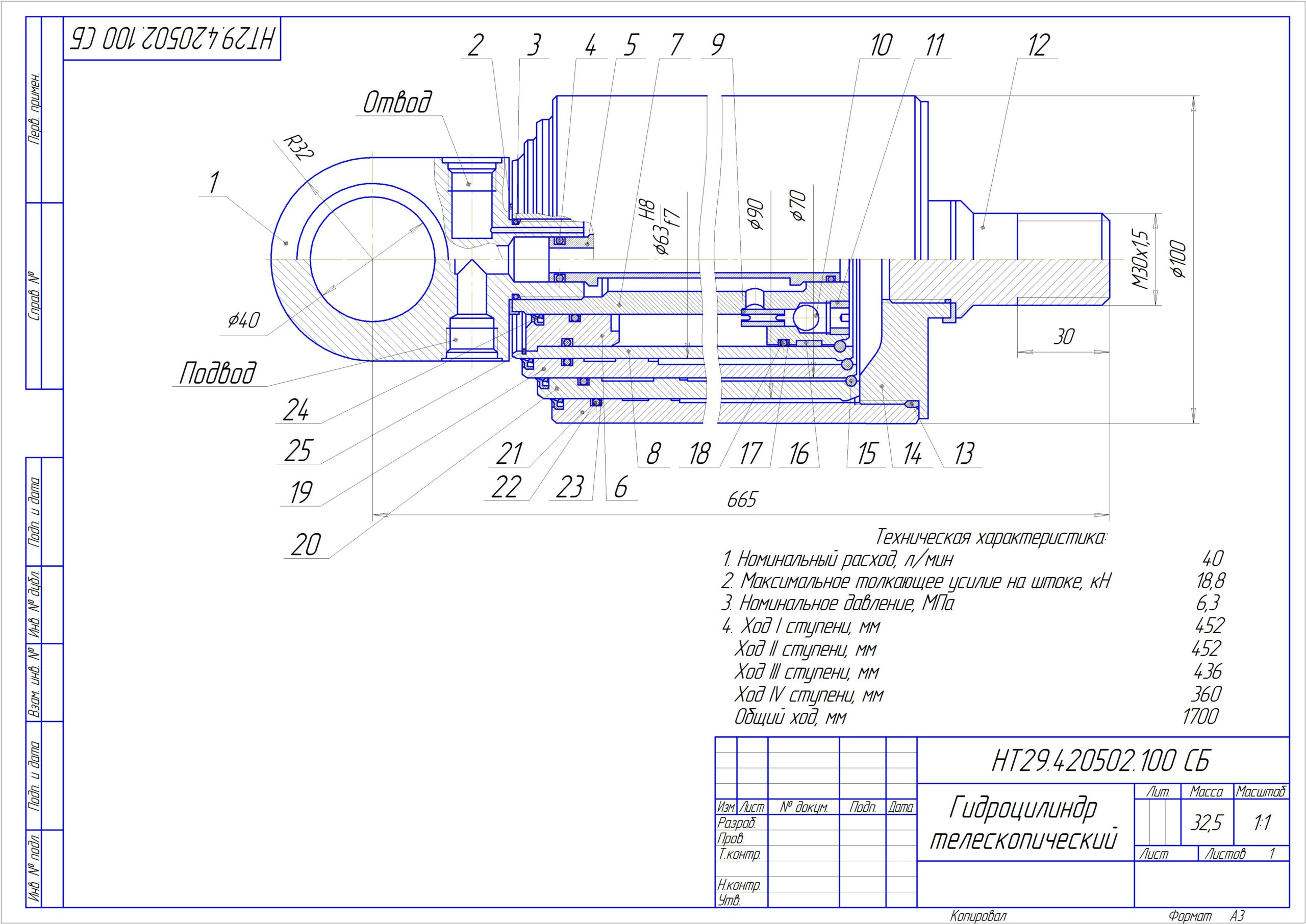

Гидроцилиндр телескопический
Гидроцилиндр телескопический, на номинальное давление 6,3 МПа. Гидроцилиндр - это объемный гидродвигатель, предназначенный для преобразования энергии жидкости в механическую энергию, обеспечивающую поступательное движение.
Техническая характеристика:
1. Номинальный расход, л/мин 40
2. Максимальное толкающее усилие на штоке, кН 18,8
3. Номинальное давление, МПа 6,3
4. Ход 1 ступени, мм 452
Ход 2 ступени, мм 452
Ход 3 ступени, мм 436
Ход 4 ступени, мм 360
Общий ход, мм 1700
Состав: Гидроцилиндр телескопический, на номинальное давление 6,3 МПа (СБ), Спецификация (2 листа).
Софт: КОМПАС-3D 16
