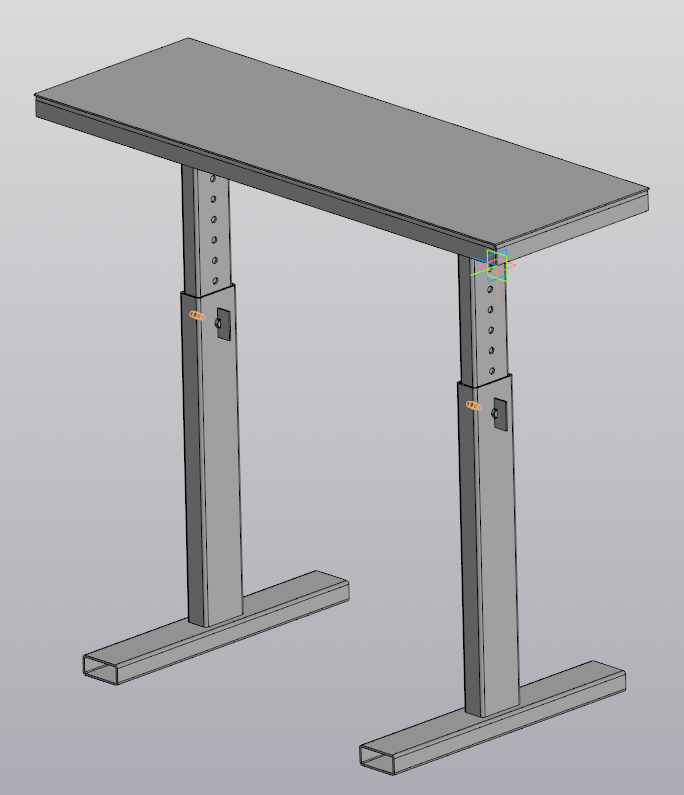

Стол телескопический

Модель с деталировкой в масштабе 1:1, деталей в сборке 19, включая болты и гайки. Габаритные размеры стола 1200х600, max высота = 1181 мм, min высота = 781 мм.
Применялось твердотельное моделирование в программе КОМПАС 21. Стол телескопический используется на сварочных, слесарных и прочих работах, предполагающих грубую регулировку высоты позиционирования деталей или для использования, как подставки под свисающую часть.

Состав: 3D сборка, КД, DXF развёртки

Софт: КОМПАС-3D 21

Файлы:

КД/

КД/Барашек _ КАИС.250823.07.cdw

КД/Стол телескопический _ КАИС.250823.СБ.cdw

КД/Стол телескопический _ КАИС.250823.СП.cdw

КД/Труба с отверстиями _ КАИС.250823.04.cdw

КД/Труба-основание _ КАИС.250823.03.cdw

КД/Уголок длинный _ КАИС.250823.05.cdw

КД/Уголок короткий _ КАИС.250823.06.cdw

3D/

3D/3.0 Столешница 1200х400мм.m3d

3D/Барашек на болт.m3d

3D/Сборка.a3d

3D/Труба 100х50 ПЕРЕМЫЧКА между ногами с барашком.m3d

3D/Труба 100х50.m3d

3D/Труба 90х40 длина 400мм.m3d

3D/Труба 90х40 ПЕРЕМЫЧКА между опорами.m3d

3D/Труба 90х40.m3d

3D/Уголок гнутый 40х40х4 длина 1200мм.m3d

3D/Уголок гнутый 40х40х4 длина 400мм.m3d

DXF/

DXF/3.0 КАИС.250823.01 Столешница кол-во 1 шт..dxf

DXF/3.0 КАИС.250823.05 Уголок длинный кол-во 2 шт..dxf

DXF/3.0 КАИС.250823.06 Уголок короткий кол-во 2 шт..dxf

DXF/3.0 КАИС.250823.07 Барашек кол-во 2 шт..dxf
