Цилиндр телескопический

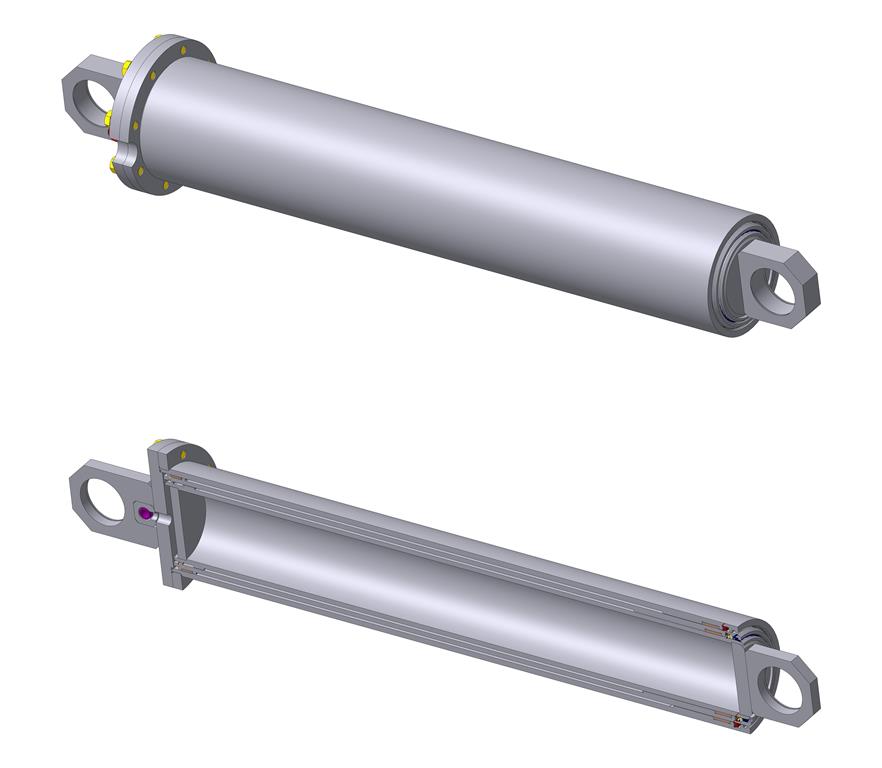

Модель телескопического цилиндра с 3д деталировкой. Цилиндр используется в гидравлических системах для перемещения исполнительных механизмов.
1. Рабочее давление, кг/см -50
2. Основные размеры, мм:
диаметр плунжера I ступени -180
диаметр плунжера II ступени -210
ход плунжера I ступени -1040
ход плунжера II ступени -1130
общий ход телескопического цилиндра -2170
общая длина раскрытого цилиндра -3785
3.Рабочее усилие на плунжерах, кгс
I ступень -17310
II ступень -18476

Состав: 3D Сборка

Софт: КОМПАС-3D 19.1

Файлы:

Цилиндр телескопический/

Цилиндр телескопический/Клапан обратный.m3d

Цилиндр телескопический/Кольцо грязесъемное.m3d

Цилиндр телескопический/Кольцо защитное -01.m3d

Цилиндр телескопический/Плунжер 2-й ступени.m3d

Цилиндр телескопический/Сегменты-01.a3d

Цилиндр телескопический/Сегмент.m3d

Цилиндр телескопический/Кольцо грязесъемное -01.m3d

Цилиндр телескопический/Цилиндр телескопический.a3d

Цилиндр телескопический/Сегмент -01.m3d

Цилиндр телескопический/Манжета.m3d

Цилиндр телескопический/Полукольцо -01.m3d

Цилиндр телескопический/Плунжер 1-й ступени/

Цилиндр телескопический/Плунжер 1-й ступени/Плунжер 1-й ступени СБ.a3d

Цилиндр телескопический/Плунжер 1-й ступени/Гильза/

Цилиндр телескопический/Плунжер 1-й ступени/Гильза/Кольцо.m3d

Цилиндр телескопический/Плунжер 1-й ступени/Гильза/Гильза СБ.a3d

Цилиндр телескопический/Плунжер 1-й ступени/Гильза/Труба.m3d

Цилиндр телескопический/Плунжер 1-й ступени/Диск.m3d

Цилиндр телескопический/Плунжер 1-й ступени/Основание/

Цилиндр телескопический/Плунжер 1-й ступени/Основание/Корпус.m3d

Цилиндр телескопический/Плунжер 1-й ступени/Основание/Диск.m3d

Цилиндр телескопический/Плунжер 1-й ступени/Основание/Ось.m3d

Цилиндр телескопический/Плунжер 1-й ступени/Основание/Основание СБ.a3d

Цилиндр телескопический/Плунжер 1-й ступени/Труба.m3d

Цилиндр телескопический/Плунжер 1-й ступени/Корпус/

Цилиндр телескопический/Плунжер 1-й ступени/Корпус/Корпус CБ.a3d

Цилиндр телескопический/Плунжер 1-й ступени/Корпус/Корпус.m3d

Цилиндр телескопический/Плунжер 1-й ступени/Корпус/Диск.m3d

Цилиндр телескопический/Плунжер 2-й ступени.a3d

Цилиндр телескопический/Кольцо пружинное.m3d

Цилиндр телескопический/Болтовое соединение М20.a3d

Цилиндр телескопический/Полукольцо.m3d

Цилиндр телескопический/Штуцер.m3d

Цилиндр телескопический/Сегменты.a3d

Цилиндр телескопический/Цилиндр телескопический.jpg

Цилиндр телескопический/Манжета -01.m3d

Цилиндр телескопический/Кольцо защитное.m3d

Цилиндр телескопический/Пружина.m3d

Цилиндр телескопический/Пробка.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
