Гидроцилиндр вертикальный ГЦ-120.90х350.00.000

0
0
82
1
0
20

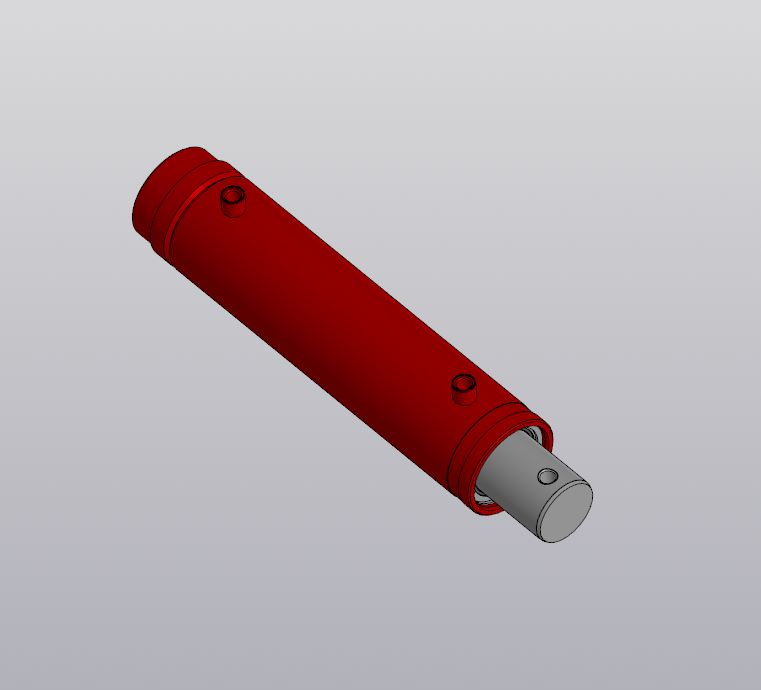

3D модель Гидроцилиндр вертикальный ГЦ-120.90х350.00.000

ГЦ-120.90х350.00.000 Гидроцилиндр вертикальный. Гидроцилиндр пресса.

Техническая характеристика
Тип гидроцилиндра поршневой
Диаметр штока, мм 90
Диаметр поршня, мм 120
Ход поршня, мм 350
Номинальное давление, МПа 15
Максимальное давление, МПа 20
Толкающее усилие на штоке, кН (кГ) 169,6 (16956)
Тянущее усилие на штоке, кН (кГ) 74,2 (7418)

3D Модели гидроцилиндр
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Den89
Дата
29.04.2022
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 18 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • ГЦ-120.90х350.00.000 Гидроцилиндр вертикальный
    • ГЦ-120.90х350.01.003 Крышка.m3d
    • ГЦ-120.90х350.00.003 Шток.m3d
    • ГЦ-120.90х350.01.002 Бонка.m3d
    • ГЦ-120.90х350.00.000 Гидроцилиндр вертикальный.a3d
    • ГЦ-120.90х350.01.000 Корпус.a3d
    • Уплотнение штоковое Е06-90-5.m3d
    • ГЦ-120.90х350.00.001 Головка.m3d
    • Уплотнение поршневое Е15М-120-5.m3d
    • ГЦ-120.90х350.01.001 Гильза.m3d
    • Грязесъемник Е50-90-5.m3d
    • ГЦ-120.90х350.00.002 Поршень.m3d
    • Кольцо DIN 988 120-100-3,5.m3d
    • Кольцо опорное Е20-90-95-15.m3d
    • Кольцо опорное Е20-115-120-15.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
