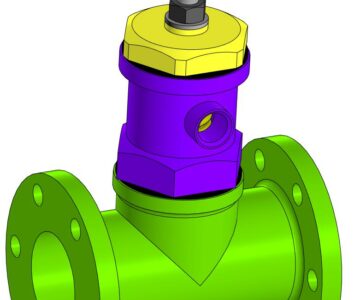

Клапан предохранительный. Работа из сборника заданий по черчению Б.Г. Миронова 1984 г.

Приднестровский Государственный университет им. Т.Г. Шевченко
Бендерский политехнический филиал.
Кафедра «Общепрофессиональные дисциплины и информационные системы»
Поточное задание по дисциплине "Инженерная графика"
Работа из сборника заданий по черчению Б.Г. Миронова 1984 г. 2015 г.

Предохранительный клапан ставится на трубопроводах, по которым проходит жидкость или газ под давлением. В данном случае корпус поз. 1 является частью трубопровода.Предохранительный клапан устанавливается на рабочей камере. В случае повышения давления в камере выше установленного поджатием пружины 9 золотник 3 поднимается, и давление сбрасывается через отверстия в корпусе 1. При необходимости можно сбросить давление, нажав на рукоятку 7.При нормальном давлении пружина поджимает клапан поз. 6 к седлу цилиндра поз. 3.

Состав: Сборочный чертеж, чертежи деталей –Корпуса поз. 1 и Втулки поз.6, спецификация, 3D-модели всех (десяти) деталей, 3D-сборка. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Клапан предохранительный. Работа из сборника заданий по черчению Б.Г. Миронова 1984 г.

Клапан предохранительный 1\1.Корпус.cdw
Клапан предохранительный 1\1.Корпус.m3d
Клапан предохранительный 1\10.Камера.m3d
Клапан предохранительный 1\2.Седло.m3d
Клапан предохранительный 1\3.Золотник.m3d
Клапан предохранительный 1\4.Шток.m3d
Клапан предохранительный 1\5.Тарелка пружины.m3d
Клапан предохранительный 1\6.Втулка .cdw
Клапан предохранительный 1\6.Втулка.m3d
Клапан предохранительный 1\7.Рукоятка .m3d
Клапан предохранительный 1\8.Прокладка.m3d
Клапан предохранительный 1\9.Пружина.m3d
Клапан предохранительный 1\~$апан предохранительный 01.a3~
Клапан предохранительный 1\~$апан предохранительный 01.cd~
Клапан предохранительный 1\клапан предохранительный .docx
Клапан предохранительный 1\Клапан предохранительный 01..jpg
Клапан предохранительный 1\Клапан предохранительный 01.a3d
Клапан предохранительный 1\Клапан предохранительный 01.cdw
Клапан предохранительный 1\Клапан предохранительный 01.jpg
Клапан предохранительный 1\Клапан предохранительный.spw
Клапан предохранительный
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

Самые сложные детали(золотник и седло), из-за которых скачал эту работу, выполнены не верно. В задании сказано: "Золотник 3 изготовлен из латуни, имеет 3 направляющих, которые скользят в проходном отверстии седла 2." В данной работе, у золотника не хватает направляющих (на конце просто сфера), а у седла, соответственно, вообще не пойми что. Скачивать данную работу не рекомендую, т.к. деталь 2 и 3 выполнены не верно, а все остальное и так предельно просто.
