Гидравлический распределитель с ручным управлением Ду=10

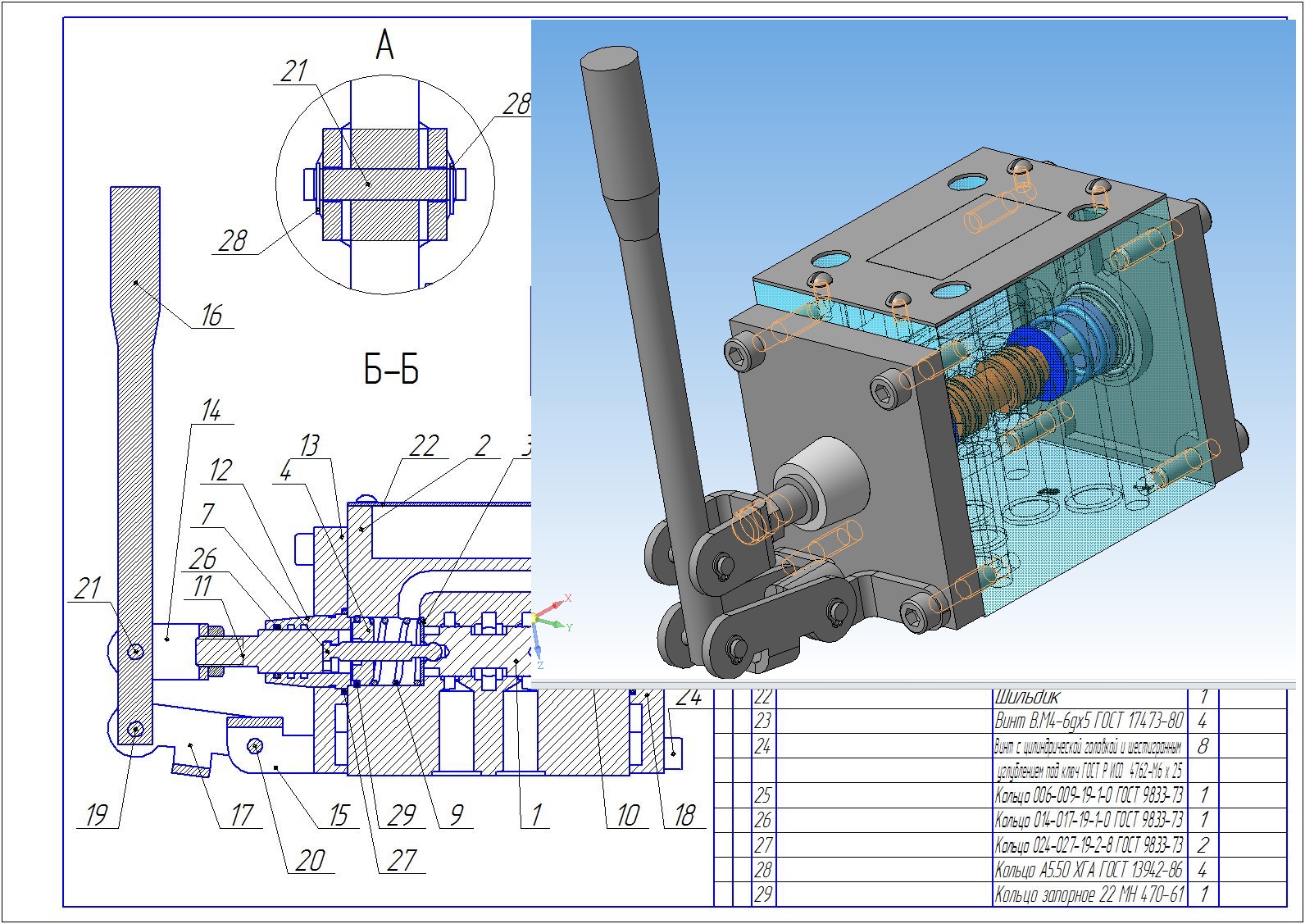

Гидрораспределитель Р 103. 3D модель выполнена путем моделирования реального промышленного образца.

Размеры внутренних (и наружных) элементов реальные.
Подходит для учебных целей (изучения конструкции) и для проектирования компоновок.
Р103 В имеют золотники особой формы способные почти мгновенно перекрывать ток жидкости
Предназначены для изменения направления или пуска и останова потока рабочей жидкости в гидравлических системах машин с давлением до 320 кгс/см2.
Распределители Р103, в зависимости от исполнения, могут иметь различные схемы распределения потока рабочей жидкости.
Область применения гидрораспределителя типа Р103 В - станки, прессы и другие стационарные машины, работающие при температуре окружающей среды от +1 до +55 0 С.
