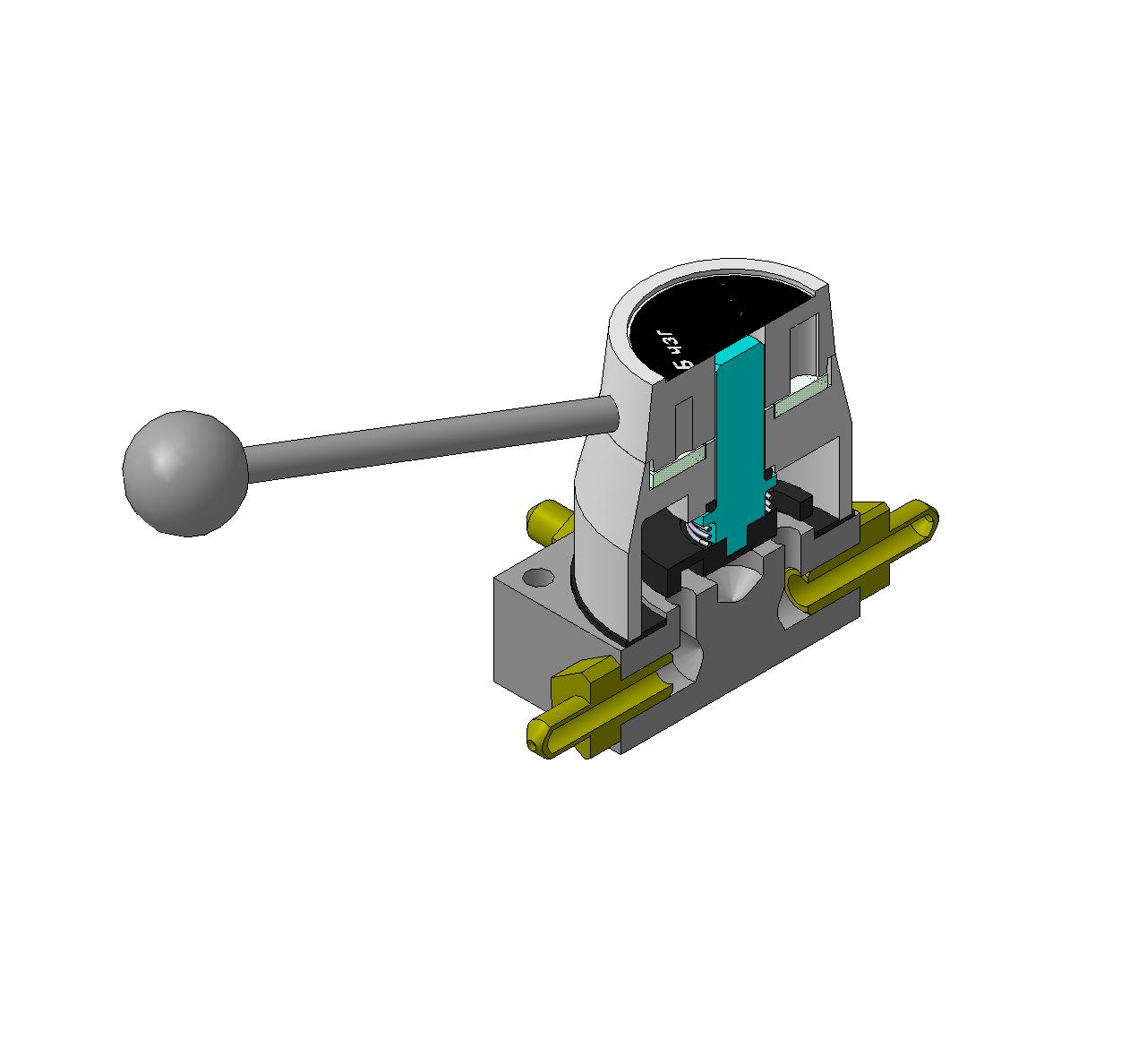

Распределитель пневматический с ручным управлением

Название и область использования
1.1 Пневмораспределитель с ручным управлением предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
1.2 С помощью этих распределителей можно остановить цилиндр двустороннего действия в промежуточном положении.
1.3 Если используется распределитель с перекрытой средней позицией, поршень цилиндра в промежуточном положении будет удерживаться давлением с двух сторон, а если используется распределитель со средней позицией на выхлоп, то поршень можно перемещать без усилия

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Распределитель пневматический с ручным управлением

КПЕК ЛНТУ Распределитель пневматический/
КПЕК ЛНТУ Распределитель пневматический/РП.01.00.00 - Розпод_льник пневматичний.a3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.00.12 - Кріплення.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.01.00 - Кришка в зборі.a3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.01.00 - Розпод_льник пневматичний.spw
КПЕК ЛНТУ Распределитель пневматический/РП.01.01.01 - Кришка.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.01.02 - Важіль.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.01.03 - Пружина.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.02.00 - Корпус в зборі.a3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.02.01 - Корпус.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.02.02 - Втулка пластмасова.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.02.03 - Палець.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.02.04 - Пружина.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.02.05 - Клапан.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.03.00 - Плита в зборі.a3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.03.01 _ Плита.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.03.02 _ Прокладка.m3d
КПЕК ЛНТУ Распределитель пневматический/РП.01.03.03 _ Штуцер.m3d
