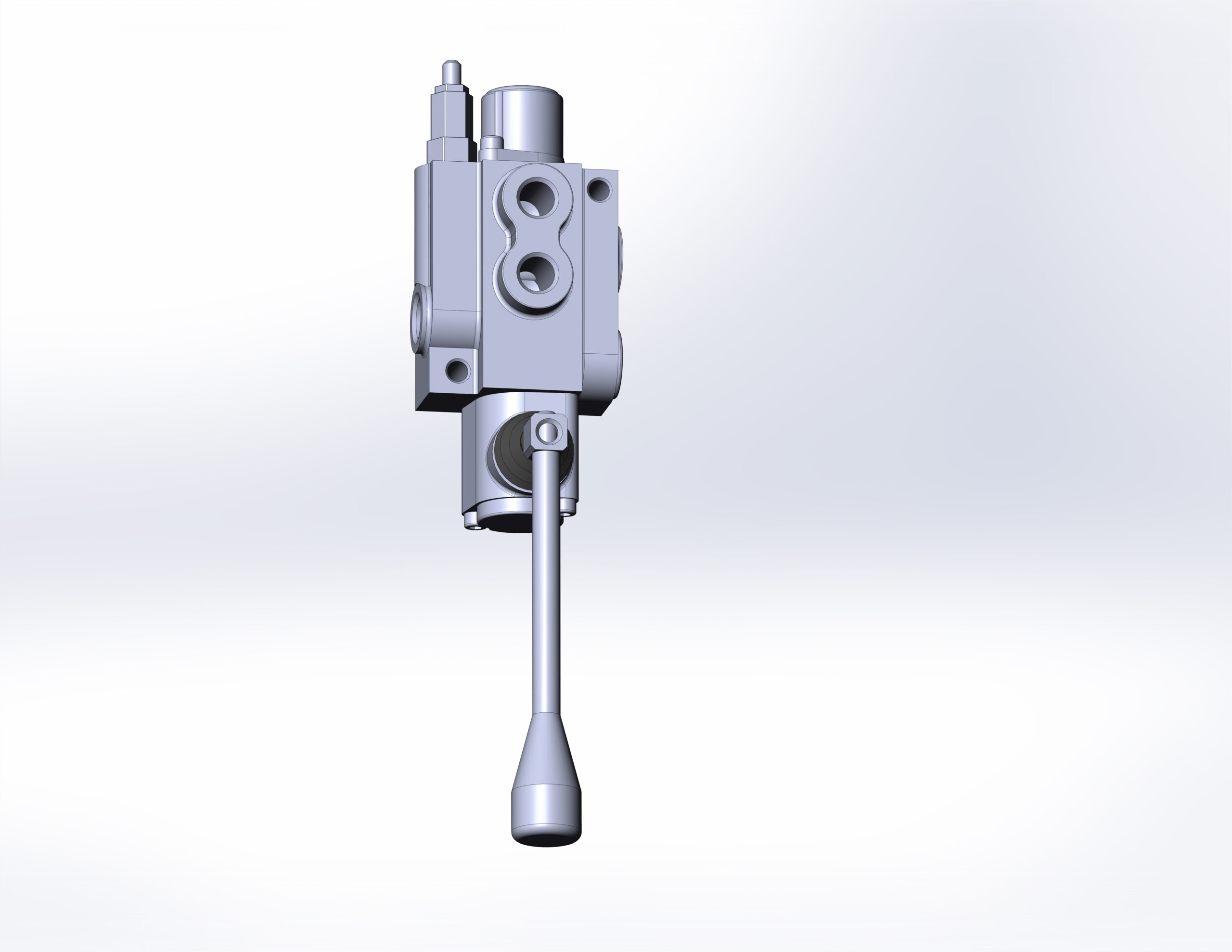

3D модель, сборка односекционного гидрораспределителя выполнены по размерам с реального изделия. Имеет две конфигурации сборки, с ручкой параллельно распределителю и с ручкой перпендикулярно распределителю. ТХ: Расход-40 л/мин; Максимальное давление- 250 Бар; Резьбы-Р,Т 1/2; А,В 3/8.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Клапаны и распределители -
- Гидрораспределитель Р40-А1 GKZ1
Гидрораспределитель Р40-А1 GKZ1
0
3
251
21
0
20
Сообщить о проблеме
Автор
Дмитрий
Дата
14.11.2023
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
Распределитель Р40
-
P40 valve lever_1.sldprt
-
Р40 А.SLDPRT
-
Р40-А1 GKZ1.JPG
-
Р40-А1 GKZ1.SLDASM
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
