Конкурс асов 3D-моделирования

Клапан перекидной ручной под 90гр

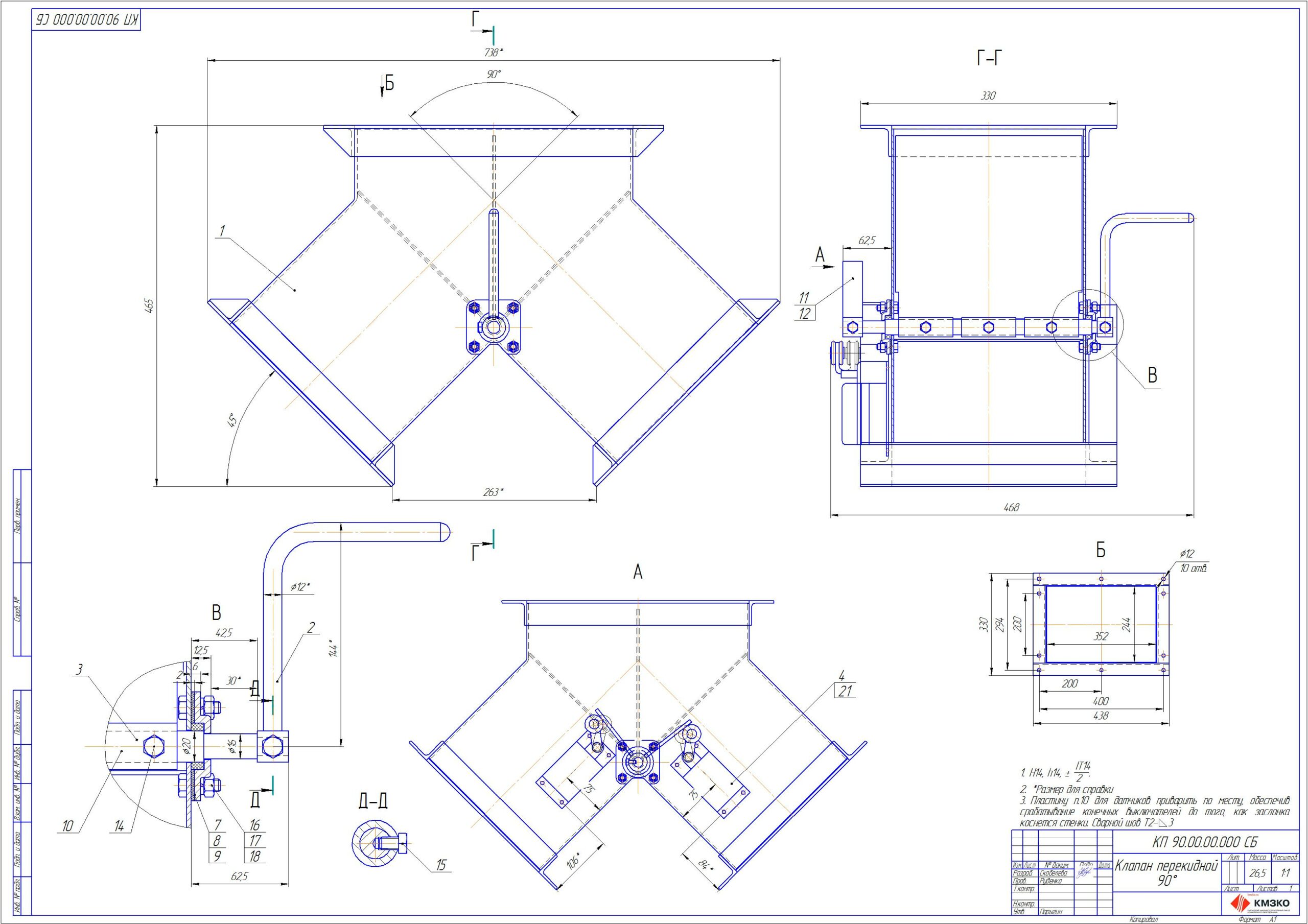

Клапан перекидной ручной предназначен для переключения потока сырьевых компонентов в системе самотеков при производстве комбикормов.

Состав: Сборочный чертеж, сборочные единицы, деталировка, спецификации Язык документа

Софт: КОМПАС-3D 15 SP1

Файлы:
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\~$ 90.00.00.000 СБ - Клапан перекидной 90 .cd~
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.00.00.000 - Клапан перекидной 90 .spw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.00.00.000 СБ - Клапан перекидной 90 .cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.00.00.001 - Крышка.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.00.00.002 - Прокладка.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.00.00.003 - Кольцо.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.00.00.004 - Вал.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.01.00.000 - Короб.spw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.01.00.000 СБ - Короб.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.01.00.001 - Стенка передняя.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.01.00.002 - Стенка верхняя.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.01.00.003 - Стенка нижняя.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.02.00.000 - Рукоятка.spw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.02.00.000 СБ - Рукоятка.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.02.00.000 СБ - Рукоятка.cdw.bak
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.02.00.001 - Пруток.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.02.00.002 - Втулка.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.02.00.006 - Втулка.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.03.00.000 - Заслонка.spw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.03.00.000 СБ - Заслонка.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.03.00.001 - Палстина.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.03.00.002 - Втулка.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.04.00.000 - Пластина под датчик.spw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр\КП 90.04.00.000 СБ - Пластина под датчик.cdw
КП 90.04.00.000 СБ Клапан перекидной ручной под 90гр
