Клапан перекидной КДР 300x300x3

0

5

124

1

0

150

3D модель Клапан перекидной КДР 300x300x3

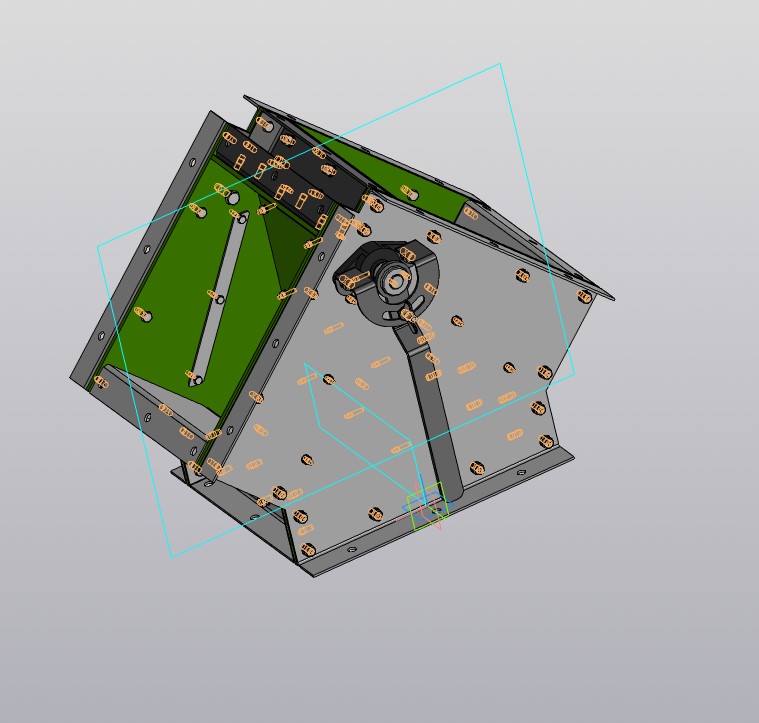

Клапан перекидной КДР 300x300x3. Принцип действия клапана заключается в изменении положения поворотной заслонки, в конечных положениях закрывающей один выпускной раструб и открывающей другой выпускной раструб.

300х300х3 двустронний Клапан клапан 300х300х3 перекидной ручной

Поделиться:

Автор

Икар Муслим

Дата

29.01.2024

Язык

Русский

Состав

Сборочный чертеж, деталировка, спецификация, 3д сборка

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

002-007-001-001.000 Клапан перекидной КДР 300x300x3.a3d
002-007-001-001.000 Клапан перекидной КДР 300x300x3.cdw
002-007-001-001.000 Клапан перекидной КДР 300x300x3.pdf
002-007-001-001.001 Стенка боковая.cdw
002-007-001-001.001 Стенка боковая.m3d
002-007-001-001.001 Стенка боковая.pdf
002-007-001-001.002 Лист гнутый.cdw
002-007-001-001.002 Лист гнутый.m3d
002-007-001-001.002 Лист гнутый.pdf
002-007-001-001.003 Лист гнутый.cdw
002-007-001-001.003 Лист гнутый.m3d
002-007-001-001.003 Лист гнутый.pdf
002-007-001-001.004 Лист гнутый.cdw
002-007-001-001.004 Лист гнутый.m3d
002-007-001-001.004 Лист гнутый.pdf
002-007-001-001.005 Пластина.cdw
002-007-001-001.005 Пластина.m3d
002-007-001-001.005 Пластина.pdf
002-007-001-001.006 Лист 285х285.cdw
002-007-001-001.006 Лист 285х285.m3d
002-007-001-001.006 Лист 285х285.pdf
002-007-001-001.007 Лист гнутый.cdw
002-007-001-001.007 Лист гнутый.m3d
002-007-001-001.007 Лист гнутый.pdf
002-007-001-001.100 Ручной привод.a3d
002-007-001-001.100 Ручной привод.cdw
002-007-001-001.100 Ручной привод.pdf
002-007-001-001.101 Кронштейн.cdw
002-007-001-001.101 Кронштейн.m3d
002-007-001-001.101 Кронштейн.pdf
002-007-001-001.102 Рычаг.cdw
002-007-001-001.102 Рычаг.m3d
002-007-001-001.102 Рычаг.pdf
Вал.cdw
Вал.m3d
Вал.pdf
Втулка.cdw
Втулка.m3d
Втулка.pdf
Корпусной подшипник UC204.m3d
ФутеровкаD1.cdw
ФутеровкаD1.m3d
ФутеровкаD1.pdf
ФутеровкаD2.cdw
ФутеровкаD2.m3d
ФутеровкаD2.pdf
ФутеровкаD3.cdw
ФутеровкаD3.m3d
ФутеровкаD3.pdf
ФутеровкаD4.cdw
ФутеровкаD4.m3d
ФутеровкаD4.pdf
