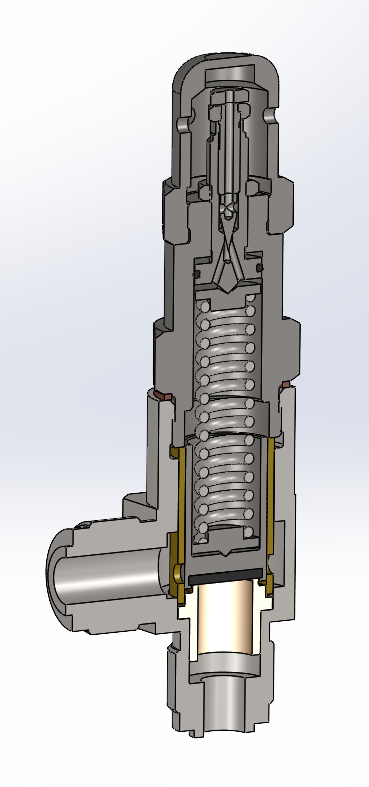

17с11нж — предохранительный стальной пружинный цапковый клапан, предназначенный для автоматического сброса среды при повышении давления выше заданного. Защищает трубопровод от избыточного давления, которое может привести к разрушению части магистрали или оборудования.
Характеристики:
Рабочее давление: PN 1,6 МПа (16 кгс/см²).
Рабочая среда: аммиак, хладон и другие жидкие или газообразные среды.
Температура рабочей среды: от -40 до +225°С.
Температура окружающей среды: от -40 до +50°С.
Присоединение к трубопроводу: цапковое.
Материал корпуса: углеродистая сталь.
Принцип работы
При рабочем давлении клапан находится в закрытом герметичном положении, уплотнительная поверхность золотника плотно прижата к уплотнительной поверхности седла.
Как только давление в системе возрастает выше уровня настройки клапана, давление среды на золотник заставляет его приподниматься, открывая клапан для сброса среды.
При понижении давления динамический напор потока уже не может преодолевать сопротивление пружины, которая прижимает золотник к седлу, опуская его. В итоге проход будет перекрыт, сброс рабочей среды прекратится.
