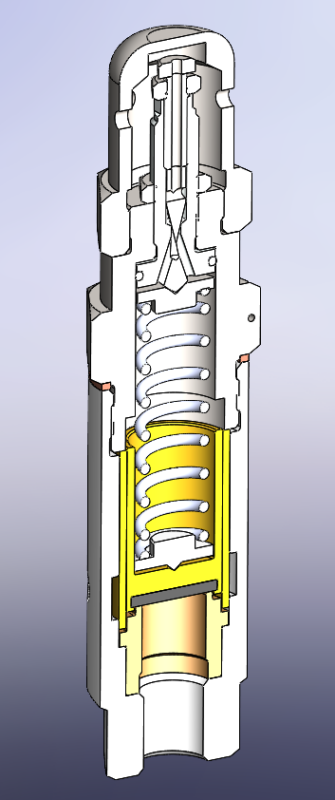

Клапан предохранительный Э-216

Э-216 — обозначение предохранительного клапана, предназначенного для выпуска избыточного воздуха при повышении давления выше установленного.

Применение: клапан используется в подвижном составе железных дорог, метрополитена и трамваях. Устанавливается на нагнетательном трубопроводе или на главных резервуарах.

Технические характеристики
Пределы регулирования: 0,7–1,1 МПа.
Присоединительные размеры резьбы: G 1/2—В.

Принцип работы
При нормальном давлении усилие пружины уравновешено давлением воздуха на рабочую площадь клапана. Как только давление превысит силу нажатия пружины, клапан немного отойдёт от своего седла, после чего воздух будет действовать на срывную площадь.
Усилие на клапан резко возрастает, он поднимается выше и выпускает воздух в атмосферные отверстия в стакане.
Выпуск воздуха продолжается, пока усилие пружины не превысит давление воздуха на срывную площадь.
Как только клапан коснётся притирки, он сразу прижмётся к седлу, так как давление воздуха будет действовать на меньшую площадь.
Регулировка
Усилие пружины регулируют гайкой, которая закрыта колпачком. Доступ к пробке с внутренним шестигранником открывается после отворачивания защитного колпачка.
Отрегулированные на заданное давление предохранительные клапаны при эксплуатации должны быть опломбированы.
