Клапан запорный Ду 200 мм Ру 150 кгс/см2 : тип присоединения - фланцевый
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Клапаны -
- Клапан запорный фланцевый Ду 200 Ру 150

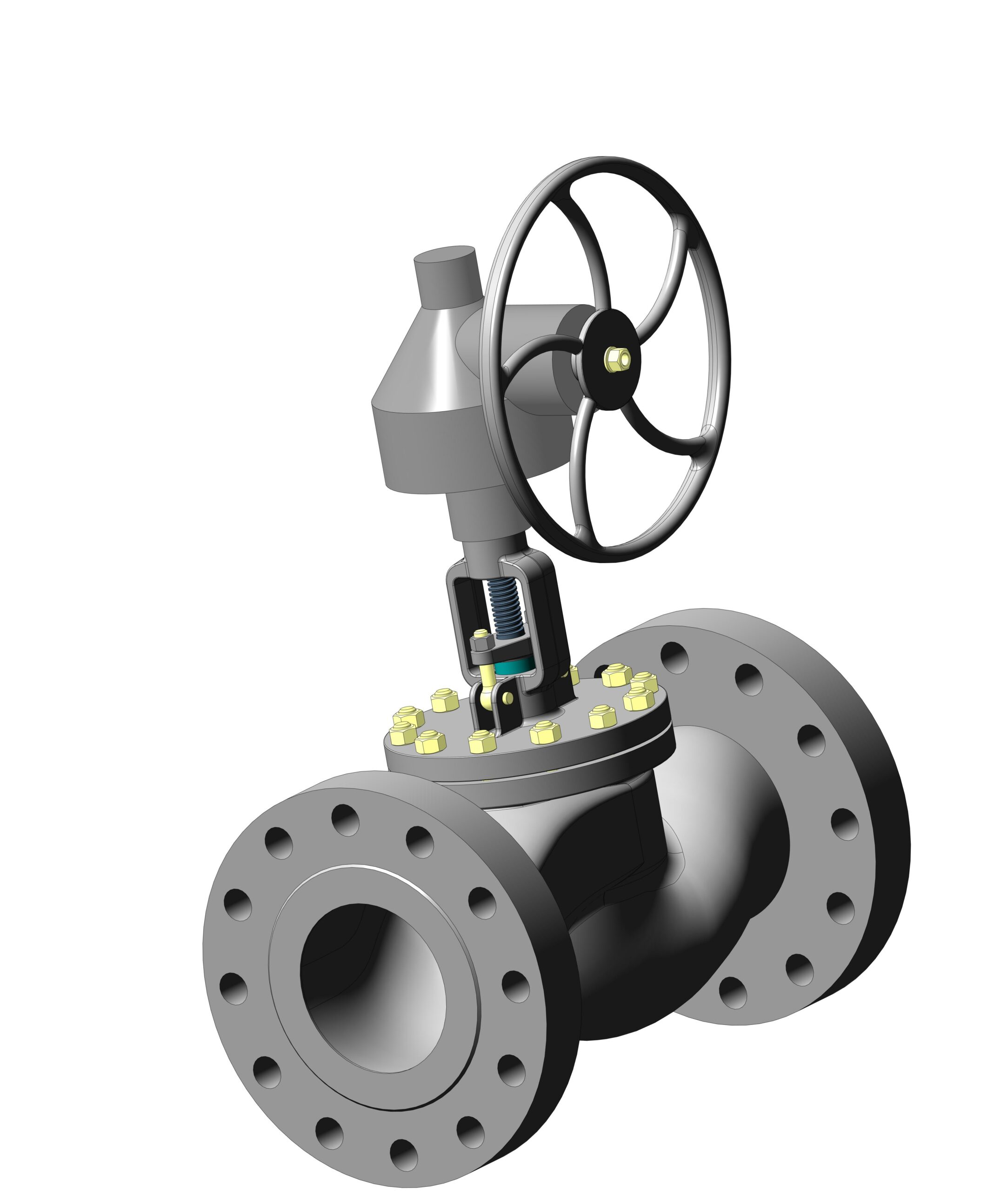

Клапан запорный фланцевый Ду 200 Ру 150
0
3
214
7
1
40
Сообщить о проблеме
Автор
Милан
Платини
Дата
25.12.2018
Язык
Русский
Состав
Модель одной сборкой
Софт
КОМПАС-3D 18
Как открыть?
Содержимое архива
-
Клапан запорный Ду200 Ру150
-
Клапан вспомогательный 15с22нж 40_200.m3d
-
Втулка резьбовая 15с22нж 40_200.m3d
-
Сальник 15с22нж 40_200.m3d
-
Штурвал 15с22нж 40_200.m3d
-
Клапан Ду200 Ру150.a3d
-
Корпус.m3d
-
Шток 15с22нж 40_200.m3d
-
Кольцо ТРГ 15с22нж 40_200.m3d
-
Клапан Ду200 Ру150.jpg
-
Тарелка 15с22нж 40_200.m3d
-
Крышка клапана.a3d
-
Крышка 15с22нж 40_200.m3d
-
Чопик 15с22нж 40_200.m3d
-
Шток с клапаном вспомогательным 15с22нж 40_200.a3d
-
Гайка 15с22нж 40_200.m3d
-
Колпак.m3d
-
Прокладка 15с22нж 40_200.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
