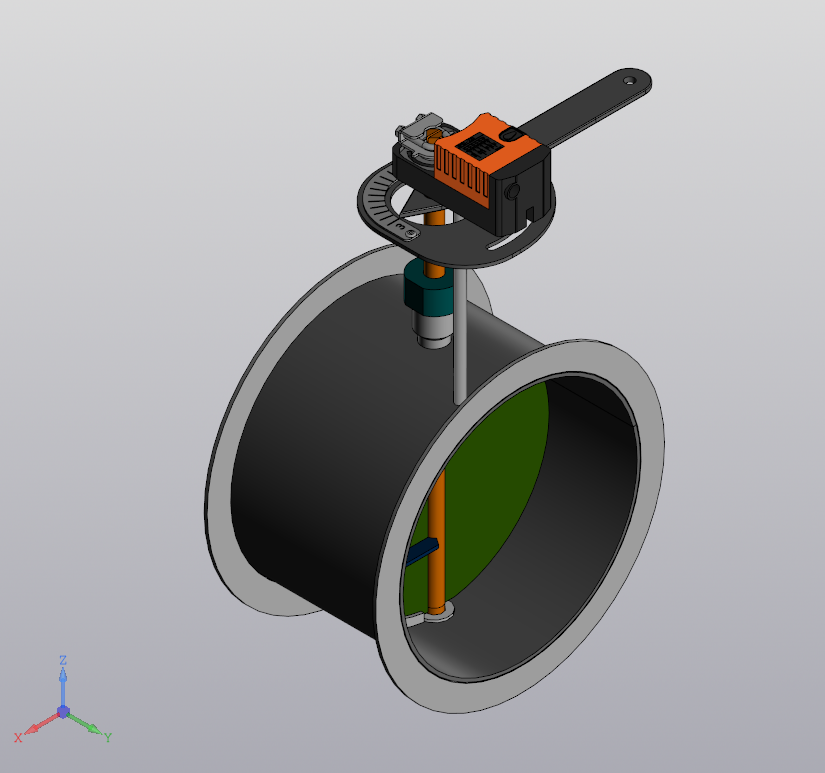

3Д параметрическая сборка клапана поворотного круглого от Ду200 до Ду1000.
В модели можно изменять следующие параметры:
Диаметр внутренний (не менее 200 и не более 1000мм)
Толщину изоляции (не менее 50мм)
Задавать ручной либо электрический привод. В качестве привода использована габаритная модель привода AF10-220.
3Д сборка выполнена с деталировкой
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Клапаны и распределители -
- Параметрическая модель круглого регулирующего клапана
Параметрическая модель круглого регулирующего клапана
0
0
99
4
0
40
Сообщить о проблеме
Автор
Николай
Кубов
Дата
03.04.2023
Язык
Украинский
Состав
3D параметрическая сборка с деталировкой и автоматическим созданием спецификации
Софт
КОМПАС-3D 19,1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Привод AF10-220
-
Деталь.m3d
-
-
032330 Рычаг.m3d
-
006569 Втулка сальника.m3d
-
032326 Заслонка.m3d
-
006567 Втулка.m3d
-
032327 Ребро.m3d
-
032329 Сектор.m3d
-
006568 Гайка.m3d
-
032328 Упор.m3d
-
032324 Фланец.m3d
-
032325 Вал.m3d
-
032324 Корпус.m3d
-
006570 Втулка.m3d
-
029991 Клапан поворотный 2.a3d
-
032331 Лимб.m3d
