Пневмо распределитель фарша

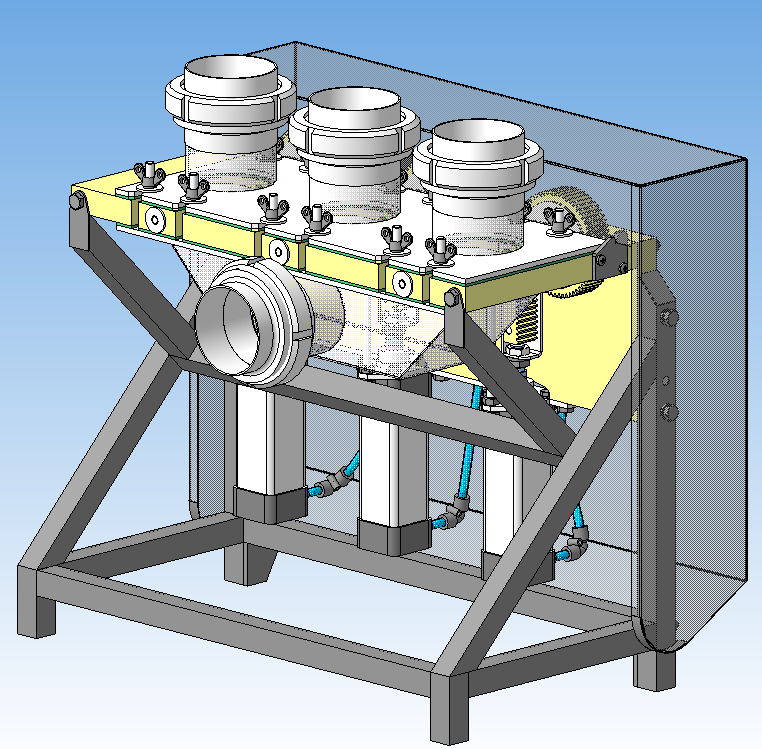

Пневмо распределитель фарша предназначен для распределения куриного фарша с сепаратора на 3 фаршемеса.

Состав: 3D сборки, подсборки, детали

Софт: КОМПАС-3D 15,1

Файлы:

Пневмопривод.a3d

Угол кожуха.m3d

Штуцер резьбовой ДИН 11851.m3d

Полуось 1 СБ.a3d

Рейка в ссборе.a3d

Распределитель СБ.a3d

Труба опоры 5.m3d

Шпилька 3 СБ.a3d

Основание СБ.a3d

Лист кожуха 1.m3d

Основание.m3d

Кожух СБ.a3d

Кронштейн цилиндров.m3d

Патрубок ввода СБ.a3d

Пневмоцилиндр.m3d

Полуось 1.m3d

Вкладыш.m3d

Шток.m3d

Лист 2.m3d

Шайба 1.m3d

Шестерня.m3d

Прокладка 2.m3d

Заглушка 2.m3d

Труба опоры 2.m3d

Уголок цанговый Т041000 (D10).m3d

Прокладка 1.m3d

Лист 1.m3d

Труба опоры 3.m3d

Труба 1.m3d

Корпус.m3d

Рама СБ.a3d

Шпилька 2.m3d

Муфта молочная DIN 11851.a3d

Обечайка.m3d

Труба опоры 6.m3d

Кронштейн кожуха 1.m3d

Рейка СБ.m3d

Шайба 2.m3d

Рейка СБ.a3d

Фитинг цанговый угловой поворотный Т22Т1014 (D10 G1.4).m3d

Заслонка.m3d

Накладка рейки.m3d

Лист 6.m3d

Уголок цанговый Т0410L0 (D10).m3d

Прокладка муфты.m3d

Пневмораспределитель 5.2 G1.4.m3d

Блок выхода СБ.a3d

Труба опоры 4.m3d

Шпилька М6.m3d

Заслонка в сборе.a3d

БПВ G3.8 (17206.B.B.D.S).m3d

Труба опоры 1.m3d

Фитинг цанговый прямой G1.4 D10.m3d

Кронштейн кожуха 2.m3d

Шайба 3.m3d

Заглушка 1.m3d

Фитинг цанговый прямой G3.8 D10.m3d

Полуось 2.m3d

Фитинг цанговый прямой G1.8 D10.m3d

Шпилька.m3d

Полуось 2 СБ.a3d

Шпилька 3.m3d

Тройник цанговый Т0510V0 (D10, A10).m3d

Штуцер конический.m3d

Заслонка СБ.a3d

Гайка шлицевая ДИН 11851.m3d
