Пневмоклапан давления 50.000 СБ

Тюменский Государственный Нефтегазовый университет
Кафедра прикладной механики

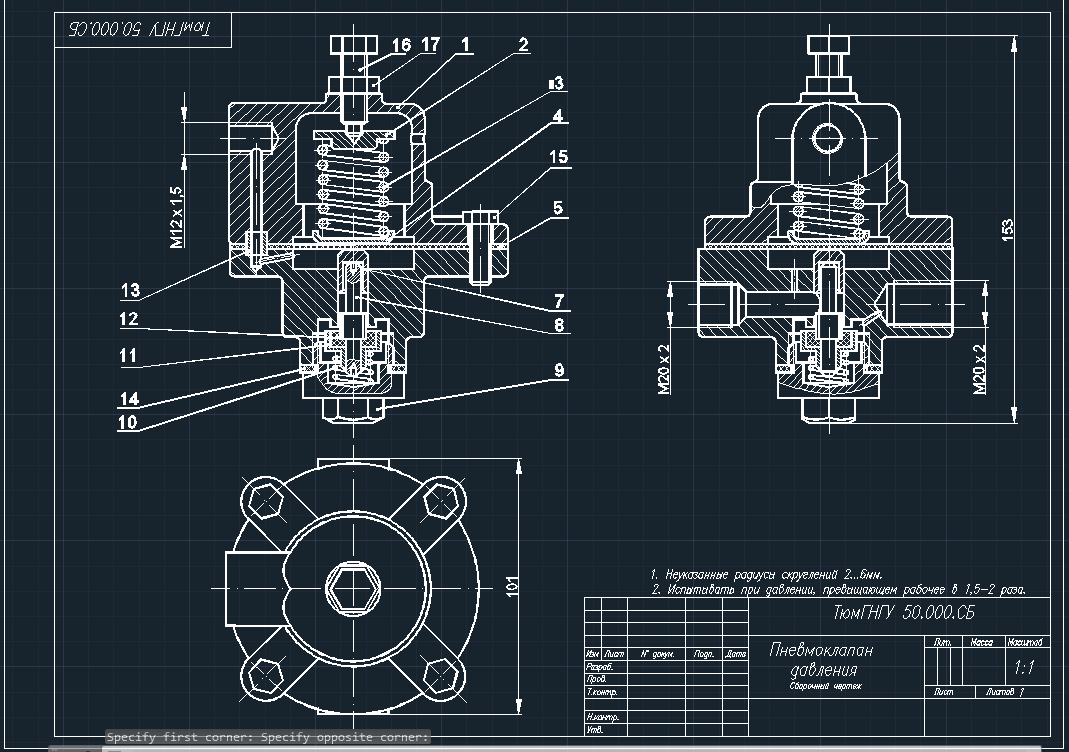

Сборочный чертеж клапана предохранительного
Тюмень 2014

В данной работе рассмотрена конструкция клапана предохранительного
содержание работы Графическая часть Лист А1
спецификация лист А4

Состав: Сборочный чертеж, спецификация

Софт: AutoCAD 2013

Каталог / Машиностроение и механика / Гидравлика и пневматика / Клапан / Пневмоклапан давления 50.000 СБ

Просмотр файлов: сбороч/2 д сборочный.dwg

сбороч/a4-specifikaciya-autocad-skachat.dwg
