Сапун картера для отверстия в картере 18мм.
Сапун картера компрессора с отверстием диаметром 18 мм. (за основу взят компрессор WESTER W024-180 OLC)
Для сброса избыточного давления газов с картера.
Клапан можно заменить шариком, также для уменьшения выброса масла можно установить дополнительно сетку.
Без пружины можно использовать только в вертикальном положении, с пружиной допускается горизонтальное применение. Резиновое уплотнение подходит с быстроразъёмного соединения поливочного шанга 1/2".

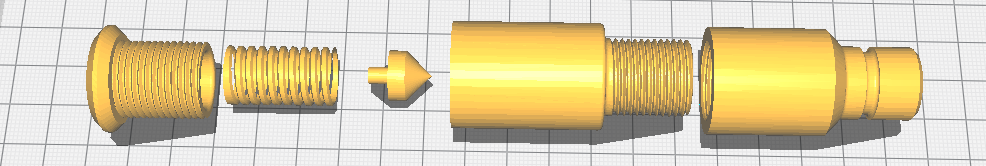

Последовательность сборки указана на изображении.
STL файл не добавляю для возможности изменения модели под другое оборудование.
Себе печатал пластиком PETG, произвел установку на компрессор указанный выше, по результатам работы замечаний не выявлено.
Состав: 3D Сборка
Софт: SolidWorks 2018
