Управляемый клапан

Клапан предназначен для использования в составе нефтяного оборудования с целью предотвращения избыточного давления жидкостей и газов в затрубе.
Исполнение по ГОСТ 15150-69
ХЛ
Условное (рабочее) давление,
МПа 35
Рабочая среда
Вода пластовая, сеноманная, нефть, природный газ, содержащий жидкие углероды; ингибиторы АСПО, метанол, мехпримеси.
Исполнение коррозионностойкости по ГОСТ 13846
К1 – СО2 до 6% по объему
Температура рабочей среды, ºС
Не более + 120
Уровень тех. требований (УТТ)
УТТ1
Класс материала осн. деталей
ВВ
Масса, кг. не более
15

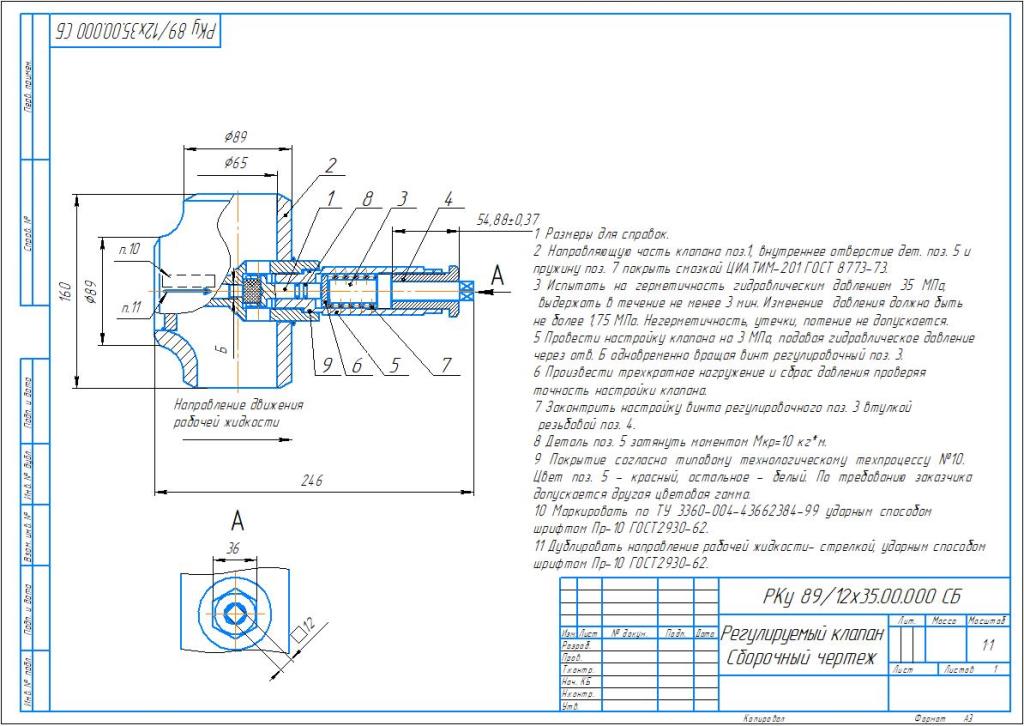

Состав: Сборочный чертеж , рабочие чертежи, спецификация

Софт: КОМПАС-3D 16,1

Сайт: www

Файлы:

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Регулируемый клапан управляемый _ РКу 89_12х35.00.000 СБ.spw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Регулируемый клапан _ РКу 89_12х35.00.000 СБ.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Рег. клапан _ РКу 89_12х35.00.000 СБ.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Втулка резьбовая _ РКу 89 12х35.00.002.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Втулка резьбовая _ РКу 89 12х35.00.001.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Тройник/

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Тройник/Тройник Сборочный чертеж _ РКу 89_12х35.01.100.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Тройник/Тройник _ РКу 89_12х35.01.100.spw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Тройник/Кольцо _ РКу 89_12х35.01.102.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Тройник/Тройник _ РКу 89_12х35.01.101.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Корпус/

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Корпус/Корпус _ РКу 89_12х35.01.000.spw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Корпус/Стакан _ РКу 89_12х35.01.001.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Корпус/Корпус Сборочный чертеж _ РКу 89_12х35.01.000 СБ.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Корпус/Кольцо _ РКу 89_12х35.01.003.cdw

Регулируемый клапан _ РКу 89_12х35.00.000 СБ -/Корпус/Тройник _ РКу 89_12х35.01.002.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
