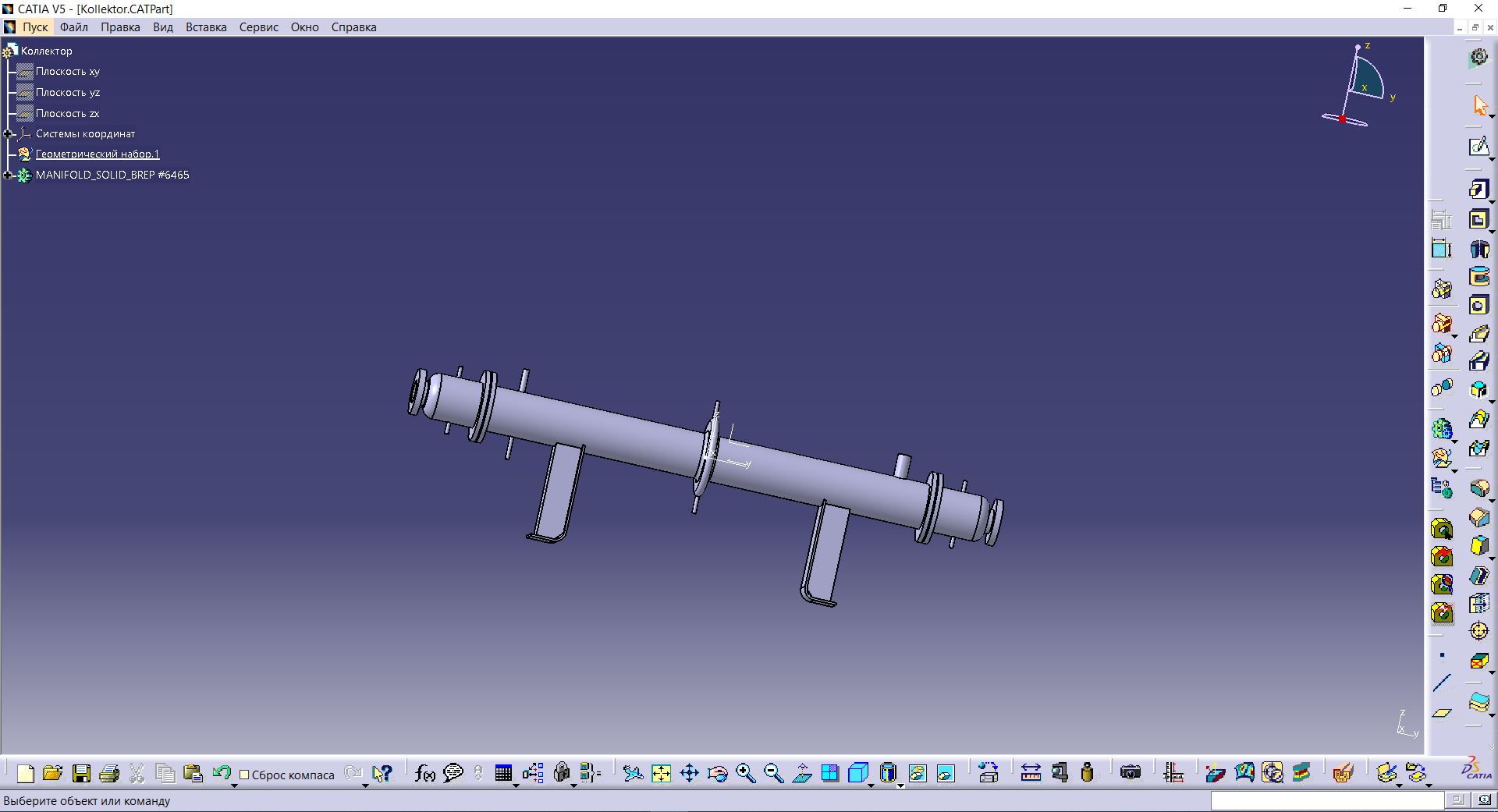

Коллектор на опорах для смешивания различных (в том числе агрессивных) жидкостей. Максимальный диаметр подводящего штуцера - 53 мм, минимальный - 20 мм. Диаметр коллектора - 100 мм, диаметр максимально выступающего фланца - 340 мм. Высота - 760 мм
