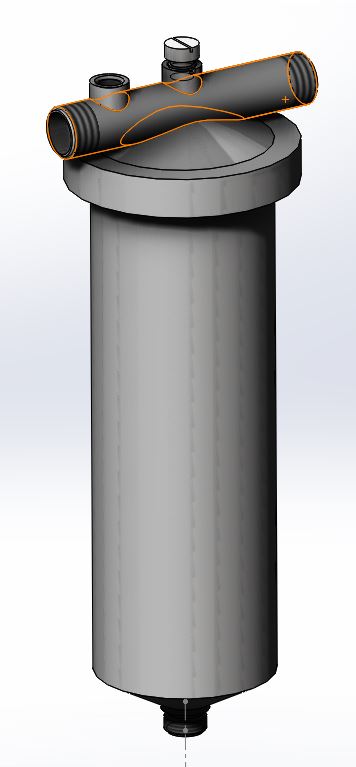

Габаритная модель нержавеющего корпуса фильтра под картриджи 10" SL. Вариант с присоединением G3/4". Форма корпуса упрощенная. Присоединетельные размеры точные. Присутствует "фирменный" крепежный винт с резьбой G1/4. Нержавеющая крышка слива воды из корпуса отсутствует, т.к. никто ее живьем не видел. Производитель кладет в комплект сантехническую заглушку из латуни.
