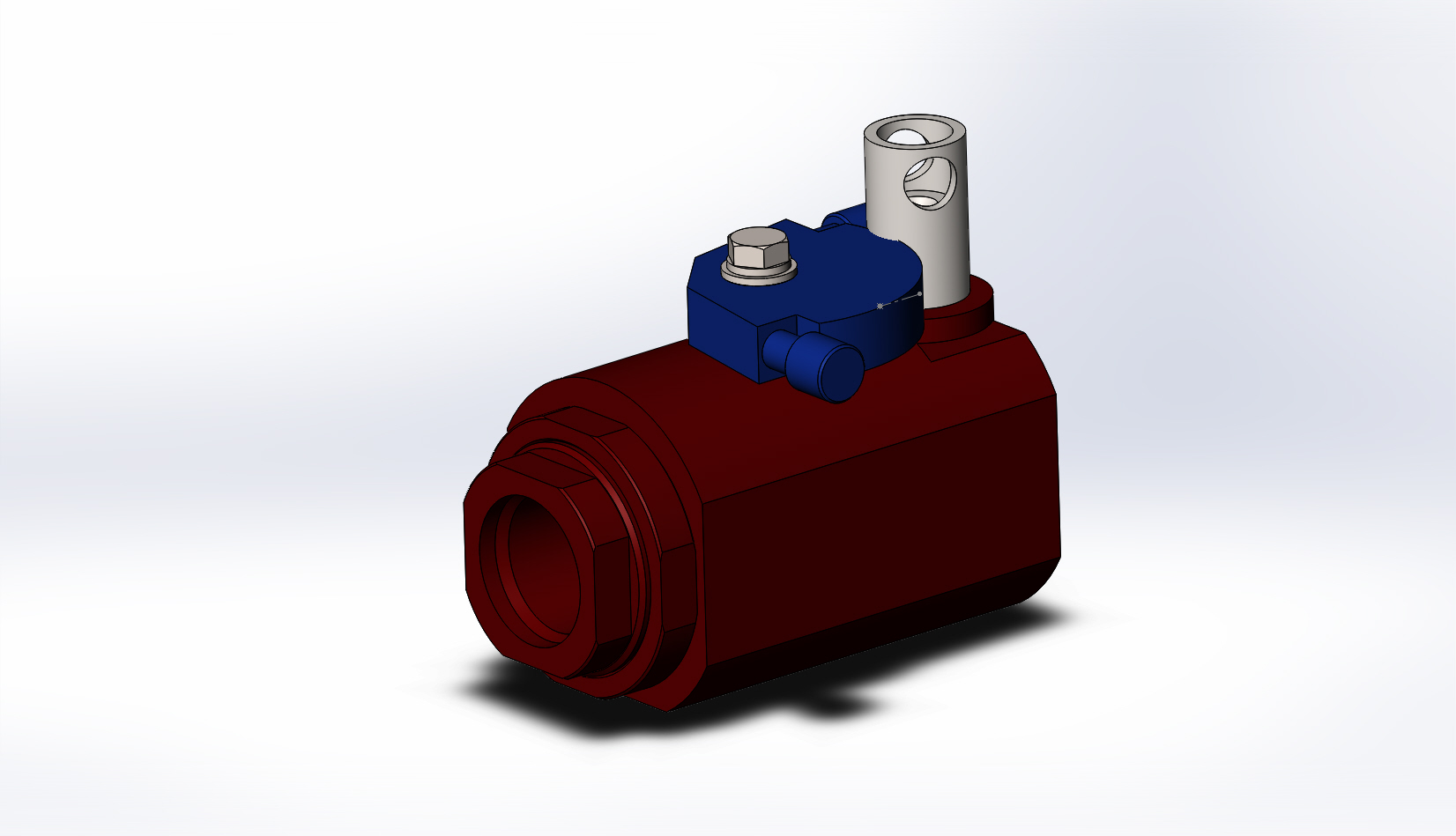

Кран шаровый АСК50.70.000-01

Кран шаровый АСК50.70.000-01
Рабочее давление 70 МПа
Условный проход 50 мм (2")
Присоединительная резьба НКТ-60 ГОСТ 633-80
Масса 18 кг
Габаритные размеры 220/120/201 мм
Вид климатического исполнения УХЛ, категория 1 ГОСТ 15150-69
Рабочая среда Вода, нефть, нефтепродукты, щелочи, ингибированные растворы кислот слабой концентрации, цементные растворы

Сделан для использования в разработке нефтепромыслового оборудования, детализация средняя, габаритные размеры должны соответствовать.

Состав: 3D сборка Язык документа

Софт: SolidWorks Premium 2016

Файлы:
Втулка переключения.SLDPRT
Втулка.SLDPRT
Гайка стопорная.SLDPRT
Корпус.SLDPRT
Кран шаровый АСК50.70.000-01.SLDASM
Ось.SLDPRT
Полушестерня.SLDPRT
Шайба малая.SLDPRT
Шайба.SLDPRT
Шар.SLDPRT
Шестеренка.SLDPRT
