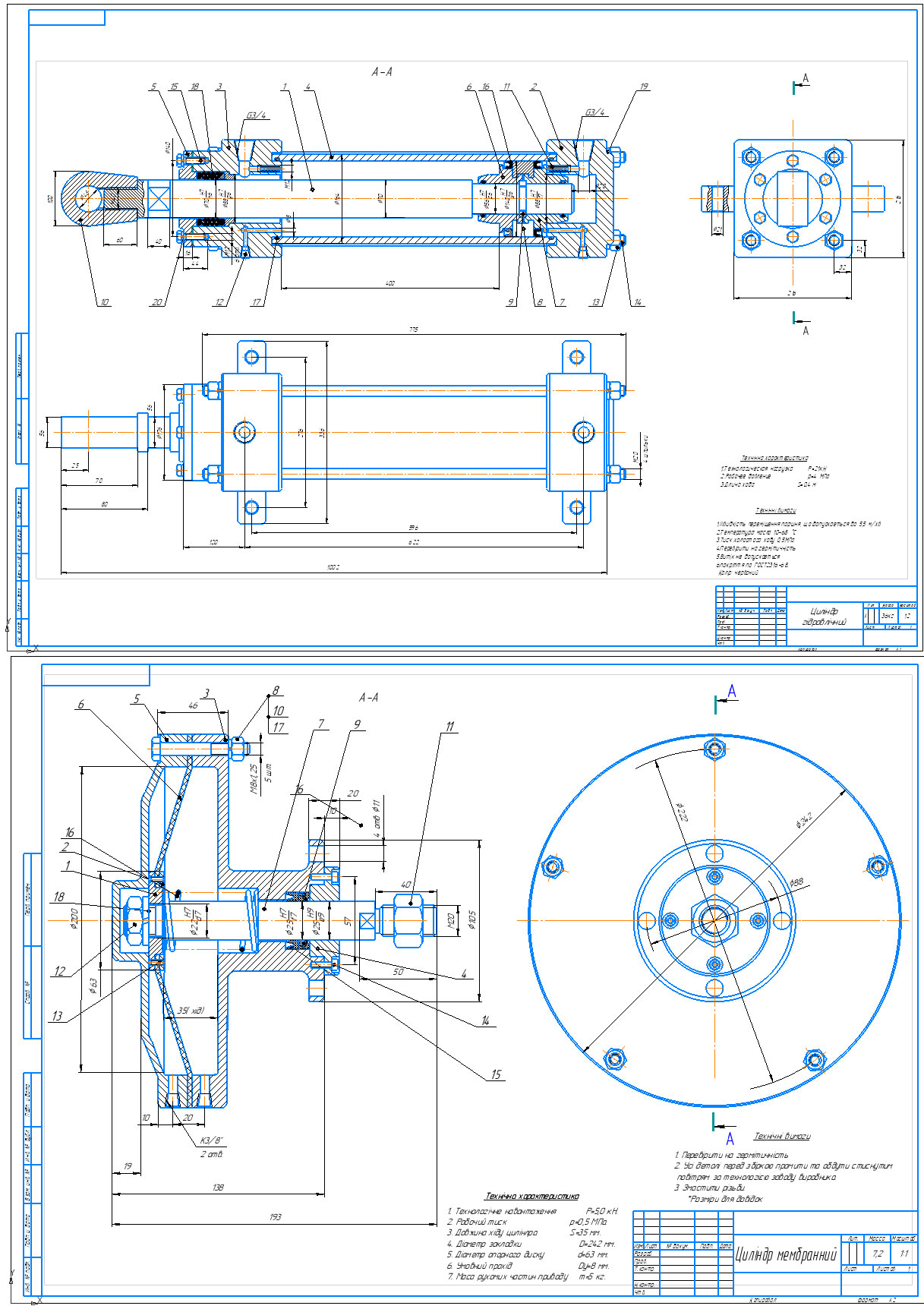

Мембранный цилиндр и гидравлический
В архиве сборочные чертежи без спецификации.
Техническая характеристика цилиндр гидравлический
1.Технологическая нагрузка P=21кН
2.Рабочее давление p=4 МПа
3.Длина хода S=0.4 м
Техническая характеристика Цилиндр мембранный
1. Технологічне навантаження P=5,0 кН.
2. Рабочий тиск p=0,5 МПа.
3. Довжина хіду цилінлра S=35 мм.
4. Діаметр закладки D=242 мм.
5. Діаметр опорного диску d=63 мм.
6. Умовний прохід Dу=8 мм.
7. Маса рухомих частин приводу m=5 кг.
Состав: Сборочный чертеж (СБ)
Софт: КОМПАС-3D 12
