Мультипликатор (пневмо-гидро мультипликатор)

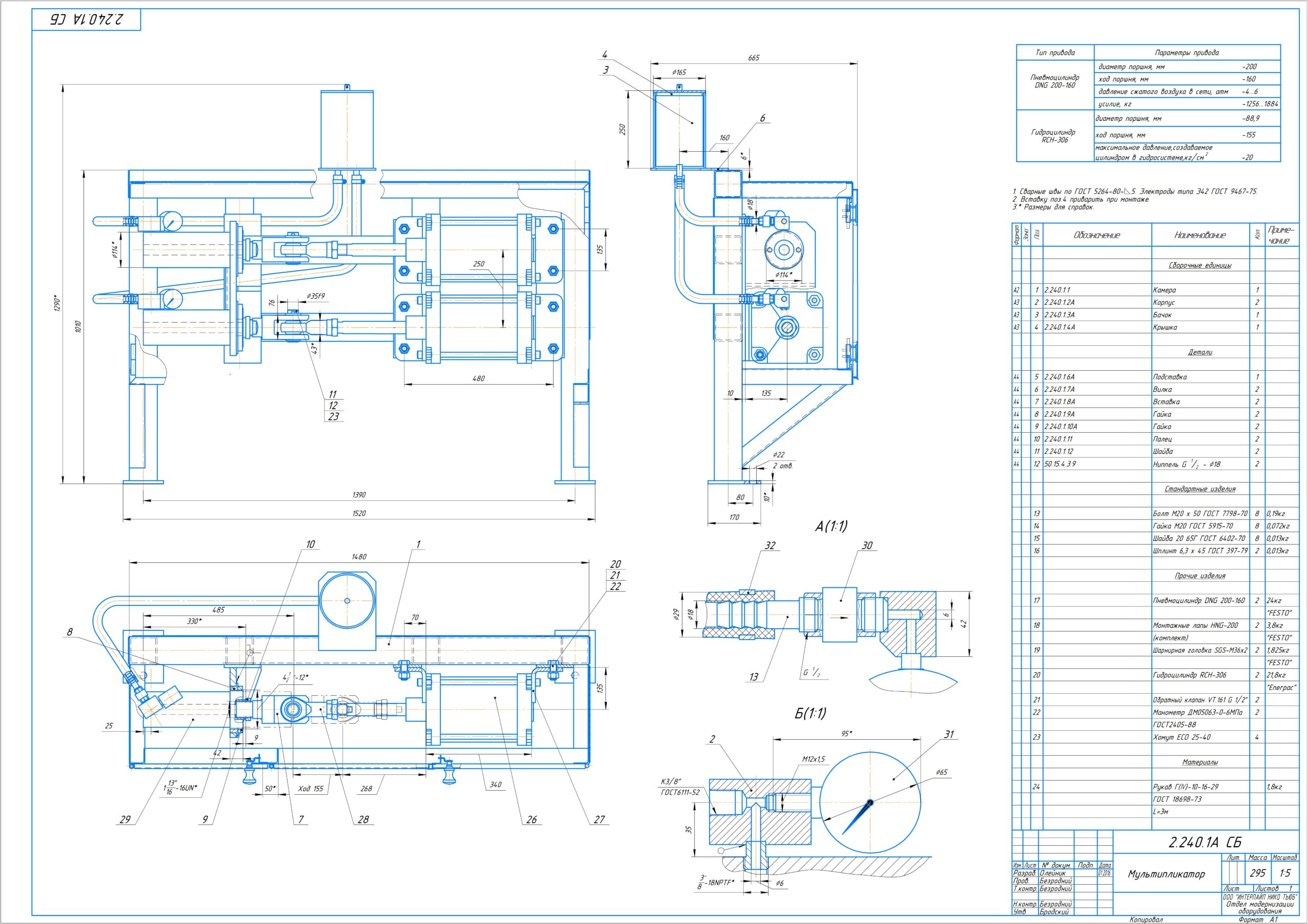

Чертежи пневмо-гидро-мультипликатор. Предназначен для повышения давления.
Пневмоцилиндр DNG 200-160
диаметр поршня, мм -200
ход поршня, мм -160
давление сжатого воздуха в сети, атм -4...6
усилие, кг -1256...1884

Гидроцилиндр RCH-306
диаметр поршня, мм -88,9
ход поршня, мм -155
максимальное давление,создаваемое
цилиндром в гидросистеме,кг/см -20

Состав: Сборочный чертеж, Спецификация

Софт: КОМПАС-3D 16.1

Файлы:
2.240.1 Мультипликатор/
2.240.1 Мультипликатор/2.240.1.1.2Дверь левая/
2.240.1 Мультипликатор/2.240.1.1.2Дверь левая/2.240.1.1.2Дверь левая.cdw
2.240.1 Мультипликатор/2.240.1.1.4 Дверь средняя/
2.240.1 Мультипликатор/2.240.1.1.4 Дверь средняя/2.240.1.1.4Дверь средняя.cdw
2.240.1 Мультипликатор/2.240.1А Мультипликатор.cdw
2.240.1 Мультипликатор/2.240.1.1.3 Дверь правая/
2.240.1 Мультипликатор/2.240.1.1.3 Дверь правая/2.240.1.1.3 Дверь правая.cdw
2.240.1 Мультипликатор/2.240.1.1.1Каркас/
2.240.1 Мультипликатор/2.240.1.1.1Каркас/2.240.1.1.1Каркас.cdw
2.240.1 Мультипликатор/2.240.1А Мультипликатор.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Мультипликатор
Рейтинг: 20
Софт: Компас, cdw
Состав: Сборочный чертеж (СБ)
0
8
304
4053
Мультипликатор

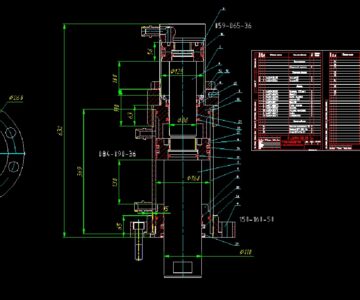

Гидроцилиндр 160мм с мультипликатором
