Каждый файл представляет из себя библиотеку соответствующего типоразмера фитинга BSP для Инвентора. При вставке файла в сборку в окне нужно выбрать соответствующий типоразмер, для конектора переборочного в левом окне - типоразмера, в правом - задать толщину переборки.
Незабудьте перевести файлы в формат вашей версии, иначе будет тормозить при вставке каждого файла. Очень удобно закинуть файлы в Content Center Files.

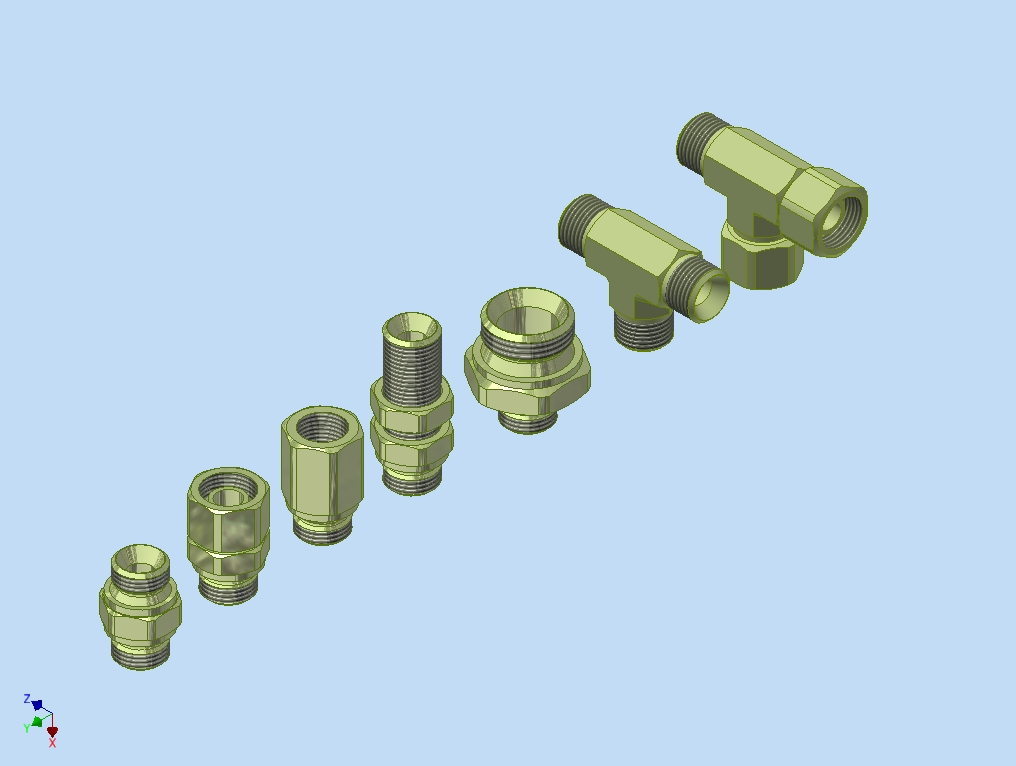

Присутствуют размеры: 1/4, 1/2, 3/4, 1, 1 1/4, 1 1/2. В наличии следующие фитинги:
Y Коннектор - тройник
Y Коннектор - тройник боковая гайка
Y Коннектор - тройник нижняя + боковая гайка
Y Коннектор - тройник нижняя гайка
Адаптер + адаптер редукционный
Адаптер приварной гайка
Коннектор
Коннектор гайка
Коннектор гайка 90 град
Коннектор переборочный
Коннектор редукционный
Шайба металлорезиновая самоцентрирующаяся
PS. Тройники сделаны в 2014 версии.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Набор библиотек фитингов для Инвентора
Набор библиотек фитингов для Инвентора
0
270
33610
23
3
20
Содержимое архива
-
Y Коннектор боковая гайка (тройник) BSP.ipt
-
Y Коннектор нижняя гайка (тройник) BSP.ipt
-
Коннектор переборочный BSP.ipt
-
Коннектор BSP-BSP.ipt
-
Адаптер приварной гайка BSP.ipt
-
Адаптер BSP-BSP.ipt
-
Y Коннектор нижняя + боковая гайка BSP.ipt
-
Коннектор редукционный BSP-BSP.ipt
-
Коннектор гайка 90 град BSP.ipt
-
Коннектор гайка BSP.ipt
-
Y Коннектор (тройник) BSP.ipt
-
Шайба металлорезиновая самоцентрирующаяся BSP.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
3
Чтобы оставить комментарий, необходимо войти
Это изделия соответствующие стандарту BSP с трубной цилиндрической резьбой и которые выпускаются кучей фирм. Например Hypress. В стандартной библиотеке компонентов их нет.
Большое спасибо! Очень выручает по работе с проектировкой дренажных систем)
это изделия из стандартной библиотеки?
