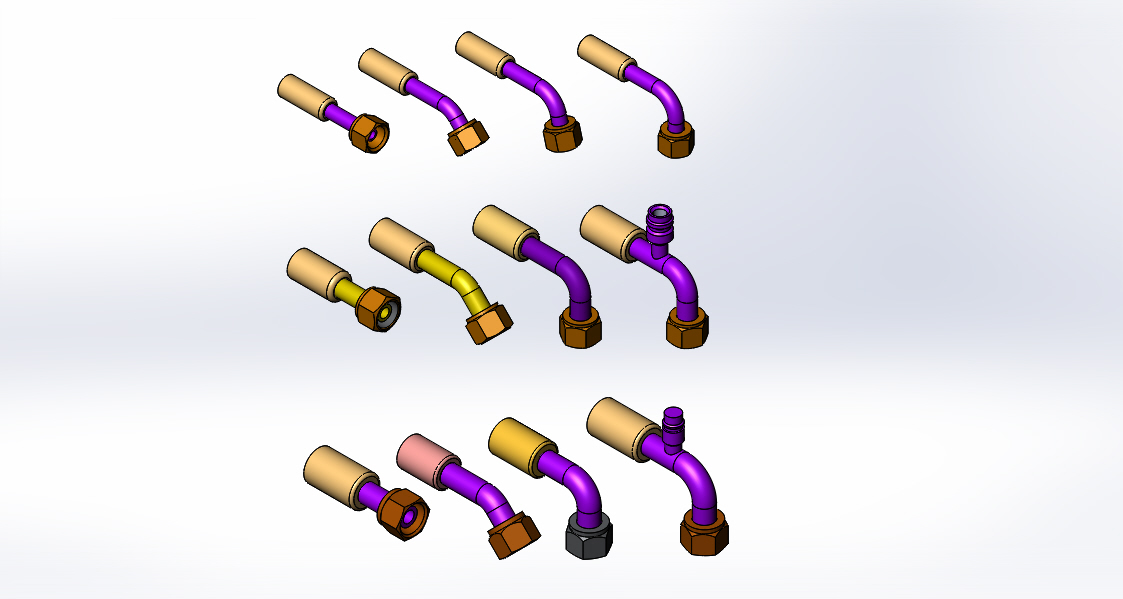

Набор кондиционерных фитингов универсальных

Набор кондиционерных фитингов универсальных
5/8 18unf, 0 градусов, 45 градусов, 75 градусов, 90 градусов.
3/4 16unf, 0 градусов, 45 градусов, 90 градусов, 90 градусов с заправочным портом.
7/8 14unf, 0 градусов, 45 градусов, 90 градусов, 90 градусов с заправочным портом.
Стаканы под шланг Goodyer

Состав: 3д сборка , каждая деталь отдельной моделью Язык документа

Софт: SolidWorks 2015

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Набор кондиционерных фитингов универсальных

Стакан 13-21.SLDPRT
Фитинг 3_4 прямой 90град.SLDPRT
Фитинг 3_4 прямой с ревизией 90град.SLDPRT
Фитинг 3_4 прямой 0 град.SLDPRT
Фитинг 3_4 прямой 45град.SLDPRT
Фитинг 5_8 прямой 0.SLDPRT
Фитинг 5_8 прямой 45град.SLDPRT
Фитинг 5_8 прямой 75град.SLDPRT
Фитинг 5_8 прямой 90град.SLDPRT
Фитинг 7_8 прямой 0.SLDPRT
Фитинг 7_8 прямой 45.SLDPRT
Фитинг 7_8 прямой 90 сервіс.SLDPRT
Фитинг 7_8 прямой 90.SLDPRT
Сборка фитинг 3_4 16UNF прямой 0 град.SLDASM
Сборка фитинг 3_4 16UNF прямой 45град.SLDASM
Сборка фитинг 3_4 16UNF прямой 90град с ревизией.SLDASM
Сборка фитинг 3_4 16UNF прямой 90град.SLDASM
ઠ ⨭ 5_8 אַ 0ࠤ.SLDASM
Сборка фитинг 5_8 прямой 45град.SLDASM
Сборка фитинг 5_8 прямой 75град.SLDASM
Сборка фитинг 5_8 прямой 90град.SLDASM
Сборка фитинг 7_8 14UNF прямой 90град сервіс.SLDASM
ઠ ⨭ 7_8 אַ 0ࠤ.SLDASM
Сборка фитинг 7_8 прямой 45град.SLDASM
Сборка фитинг 7_8 прямой 90град.SLDASM
Гайка 3_4_16UNF_V2.SLDPRT
Гайка 5_8_18UNF_V2.SLDPRT
Гайка 7_8_14UNF.SLDPRT
Стакан 8-15.SLDPRT
Стакан 10-19.SLDPRT
