Насос плунжерный

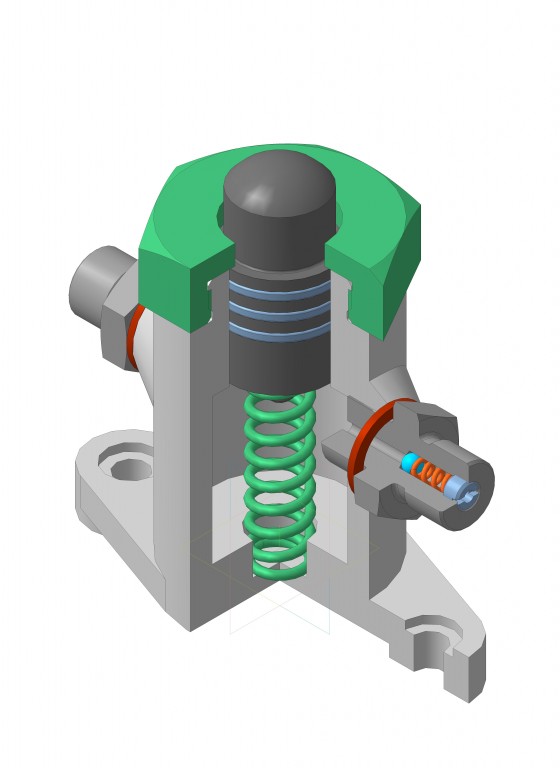

Насос плунжерный предназначен для перемещения на расстояние жидкости. Архов содержит 3D модели (сборку, деталировку), 2D чертежи (без указания размеров) и спецификации с подключенными элементами (все связано между собой). Масштаб 1:1.

Состав: Сборочные чертежи(СБ), деталировки, спецификации Язык документа

Софт: Компас v13 (.a3d, .m3d, .cdw, .spw)

Просмотр файлов
Насос плунжерный\1 - Корпус.m3d
Насос плунжерный\10 - шарик.m3d
Насос плунжерный\2 - Плунжер.m3d
Насос плунжерный\2 - Сборка.a3d
Насос плунжерный\2 - Сборка.spw
Насос плунжерный\3 - Крышка.m3d
Насос плунжерный\4 - кольцо.m3d
Насос плунжерный\5 - Штуцер.m3d
Насос плунжерный\6 - Втулка.m3d
Насос плунжерный\7 - пружина.m3d
Насос плунжерный\8 - Пружина.m3d
Насос плунжерный\9 - уплотнение.m3d
Насос плунжерный\втулка.cdw
Насос плунжерный\кольцо.cdw
Насос плунжерный\корпус.cdw
Насос плунжерный\крышка.cdw
Насос плунжерный\плунжер.cdw
Насос плунжерный\пружина.cdw
Насос плунжерный\пружина2.cdw
Насос плунжерный\СБ - Насос плунжерный
Насос плунжерный\СБ - Насос плунжерный.a3d
Насос плунжерный\СБ - Насос плунжерный.spw
Насос плунжерный\тест.cdw
Насос плунжерный\тест2.cdw
Насос плунжерный\уплотнение.cdw
Насос плунжерный\штуцер.cdw
Насос плунжерный
