Плунжерный насос для проточной и циркуляционной системы смазки
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Насос плунжерный (2 вариант)
Насос плунжерный (2 вариант)
0
108
7020
95
6
50
Сообщить о проблеме
Автор
Иван
Осадчий
Дата
31.08.2016
Язык
Русский
Состав

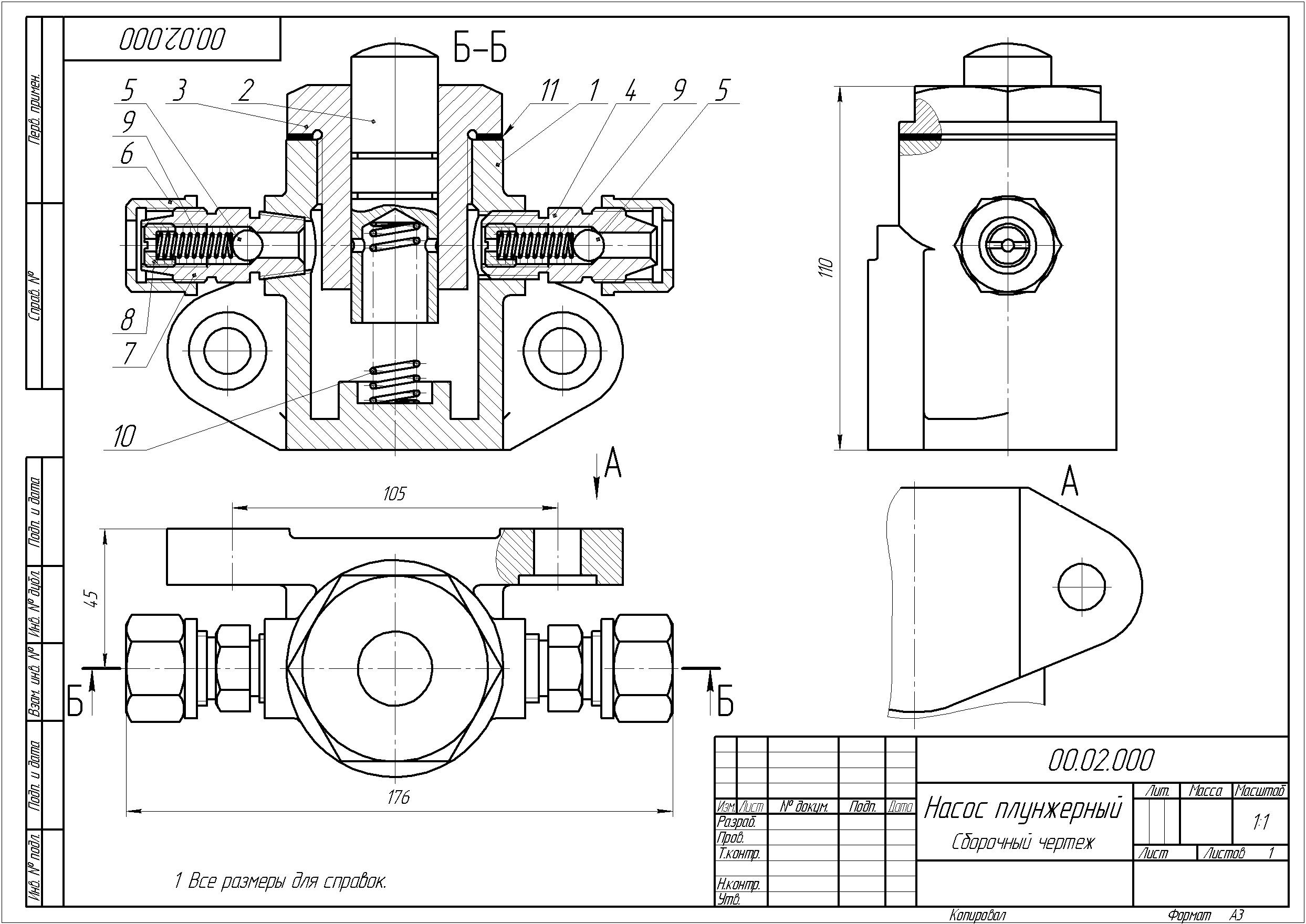

Сборка насоса (чертеж), чертежи деталей, спецификация, рисунки
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
V16 исходники
-
Плунжер _ 00.02.002.cdw
-
Шарик _ 00.02.005.cdw
-
Насос плунжерный _ 00.02.000.cdw
-
Заготовка.cdw
-
Клапан всасывающий _ 00.02.004.cdw
-
Корпус изометрия.jpg
-
Прочти!!!.txt
-
Корпус _ 00.02.001.cdw
-
Корпус.m3d
-
Втулка _ 00.02.008.cdw
-
Гайка _ 00.02.006.cdw
-
Клапан нагнетательный _ 00.02.007.cdw
-
Спецификация.spw
-
Направляющая _ 00.02.003.cdw
-
Пружина _ 00.02.009.cdw
-
Пружина _ 00.02.010.cdw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
