Плунжерный насос на основе деталировочной карты

Ярославский государственный технический университет, кафедра начертательной геометрии и инженерной графики, Компьютерная графика, год 2022.
Тема: деталирование сборочных чертежей

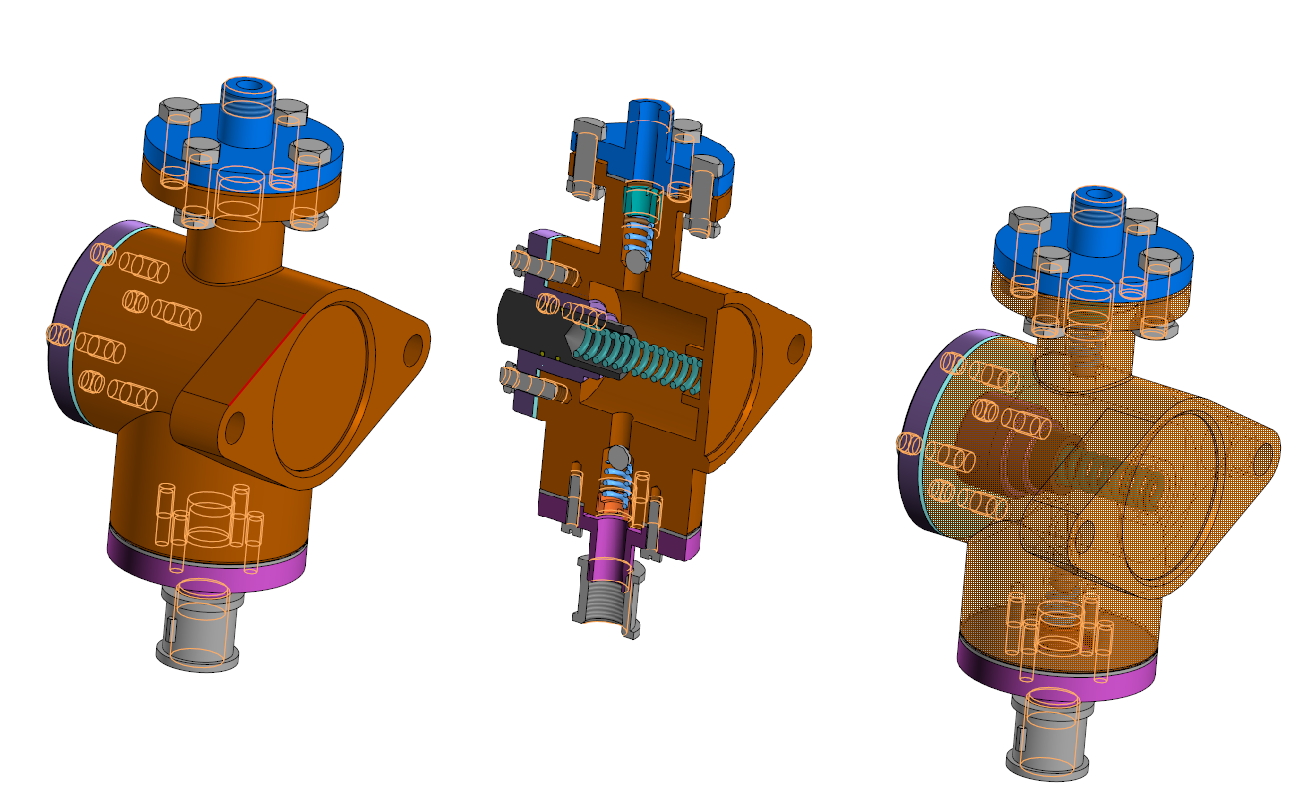

Плунжерный насос для преобразования механической энергии двигателя в механическую энергию жидкости. Модель обобщенная, на основе деталировочной карты.
P.s. авторы альбома неизвестны, карта шла отдельным листом, скан в архиве, а спецификации нет. Только по модели сделанная.

Состав: 3D Сборка

Софт: КОМПАС-3D 20

Файлы:
Пружина _ 00.00.009.m3d
Пружина _ 00.00.010.m3d
Фланец _ 00.00.006.m3d
Фланец _ 00.00.013.m3d
Image 1.jpg
Втулка _ 00.00.008.m3d
Втулка _ 00.00.011.m3d
Кольцо _ 00.00.005.m3d
Корпус _ 00.00.001.m3d
Крышка _ 00.00.003.m3d
Муфта короткая 15 ГОСТ 8954-75 .a3d
Насос плунжерный.a3d
Плунжер _ 00.00.002.m3d
Прокладка _ 00.00.004.m3d
Прокладка _ 00.00.007.m3d
Прокладка _ 00.00.012.m3d
насос скан.pdf
