Отводы крутоизогнутые типа 3D (R=1,5DN) ГОСТ 17375-2001

Отводы ГОСТ 17375-2001 выполнены деталями в SolidWorks 2012.
Архив содержит следующие типы Отводов:
• Отвод 45 исп1 Ст20 ГОСТ 17375-2001
• Отвод 45 исп2 Ст20 ГОСТ 17375-2001
• Отвод 60 исп1 Ст20 ГОСТ 17375-2001
• Отвод 60 исп2 Ст20 ГОСТ 17375-2001
• Отвод 90 исп1 Ст20 ГОСТ 17375-2001
• Отвод 90 исп2 Ст20 ГОСТ 17375-2001
• Отвод 180 исп1 Ст20 ГОСТ 17375-2001
• Отвод 180 исп2 Ст20 ГОСТ 17375-2001

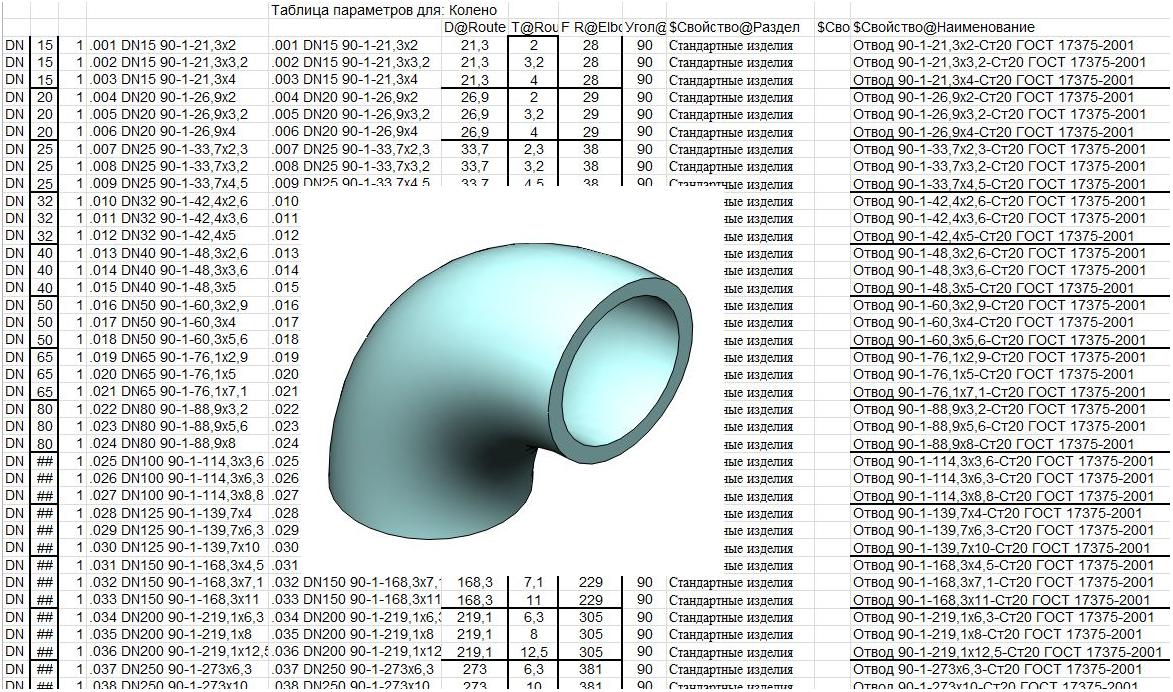

Каждый отвод имеет исполнения, которые созданы таблицей параметров.
Исполнения изменяют геометрические размеры по табличным значениям из ГОСТа в зависимости от Dy и толщины стенки.
Каждый файл имеет несколько десятков исполнений.
Заполнены свойства в каждом исполнения для правильного отображения компонента в сборке и формировании спецификации.
Также для каждого типа Отводов имеется таблица параметров в формате excel.
При необходимости в таблице параметром можно заменить материал и создать новый фланец с другим материалом.
