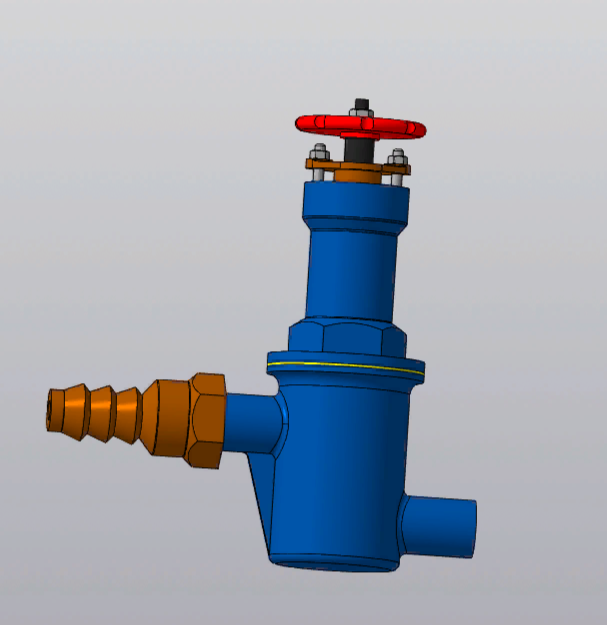

Модель с подробной деталировкой. Всего 11 деталей. Размеры взяты из каталога "LESER".
Серия 820
Тип 821
Характер управляющего воздействия - перепуск
Полностью открыт (при сверхдавлении) - <10%
Сброс - <7%
Характер применения - газы и пары
