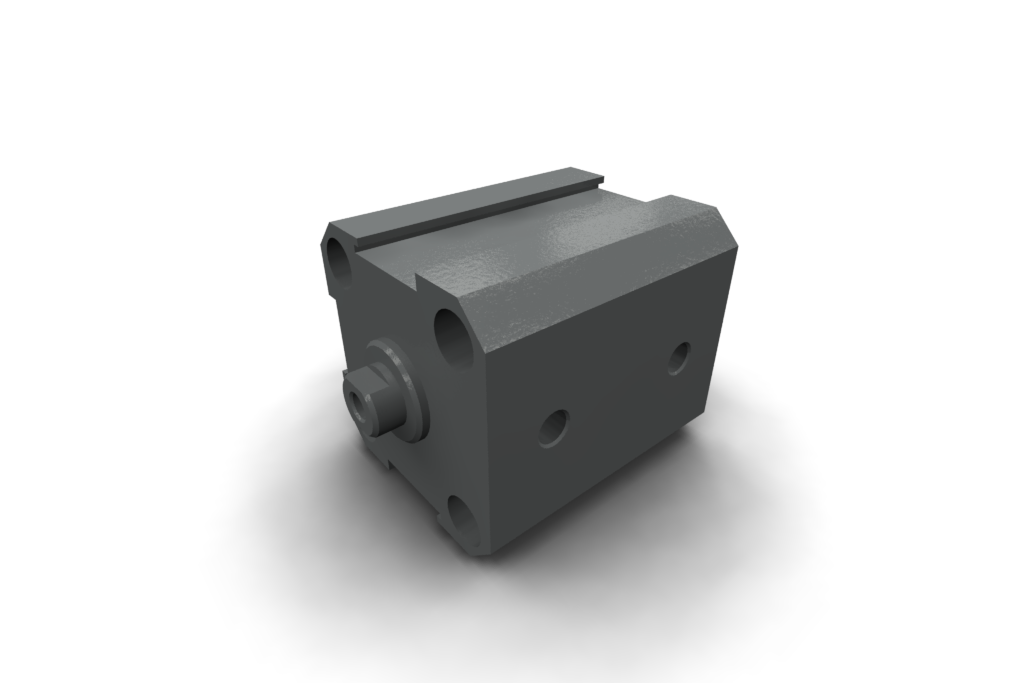

Пневмоцилиндр - SDA 20x15
Пневмоцилиндр - SDA 20x15
3D Модель одной деталью, есть переменная "L" которая меняет положение штока от0 до 20мм.
Так же есть исполнение с выдвинутым штоком.
Характеристики:
Диапазон скоростей-50-800 мм/c
Тип штока-Односторонний
Конец штока-Внутренняя резьба M4*0.7
Монтажные отверстия-Внутренняя резьба M5*0.8
Ход поршня-15 мм
Диаметр поршня-20 мм
Диапазон рабочего давления-0.1-0.9 МПа
Максимальное давление-1.35 МПа
Исполнение-Двухстороннего действия
Рабочая среда-воздух (тонкость очистки – 40 мкм)
Рабочая температура-(-10 ~ 80°) С
Демпфирование-Демпферная шайба
Присоединение-M5
Определение позиции-Нет
Состав: 3D модель
Софт: КОМПАС-3D 21
