КОМПАС 3D 18

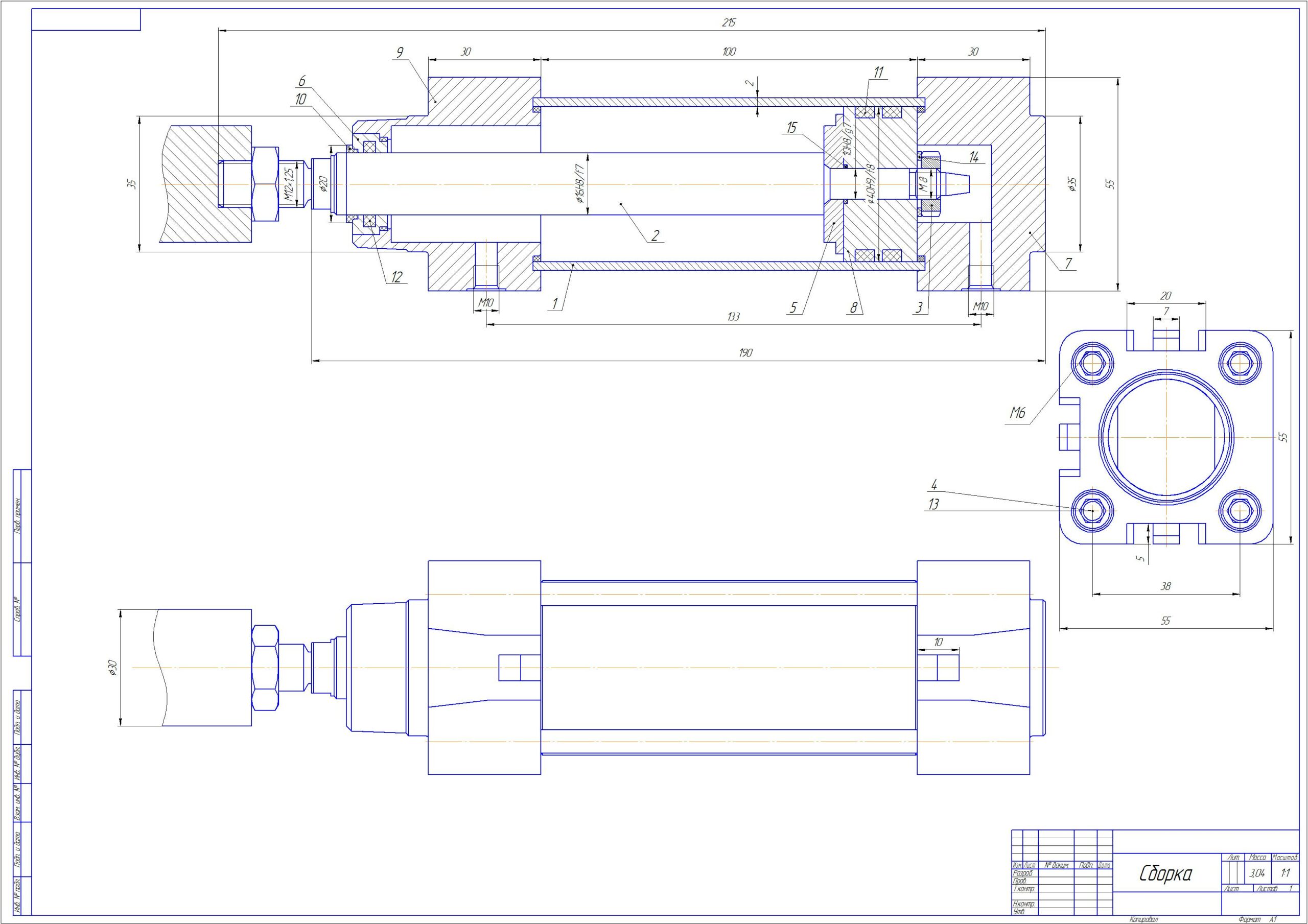

Пневмоцилиндр сборочный чертеж

ДоННу, кафедра ПТМ, дисциплина ПТМ, 2016

Пневмоцилиндр одностороннего действия, стандартный: крышки и поршень – алюминий; шток – нержавеющая сталь AISI 420B; гильза – анодированный алюминий; гайки, шпильки – оцинкованная сталь; манжеты – PU; с низким трением: стандартные материалы с NBR манжетами поршня и штока (манжета поршня FKM - по заказу); низкотемпературный: стандартные материалы, шток – нержавеющая сталь AISI 420B покрытие хромом, скребок – латунь; гайки – нержавеющая сталь AISI 303, шпильки – нержавеющая сталь AISI 420B, манжеты поршня, штока – PU

Состав: Пневмоцилиндр СБ и спецификация к нему. +3D модель. Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Просмотр файлов
60M2L040A0050(N010).a3d
_602040A0050N0-pistone.m3d
_602040A0050N1-Cylinder.m3d
_U-40(40).m3d
Пневмоцелиндр спец.spw
целиндр.cdw
