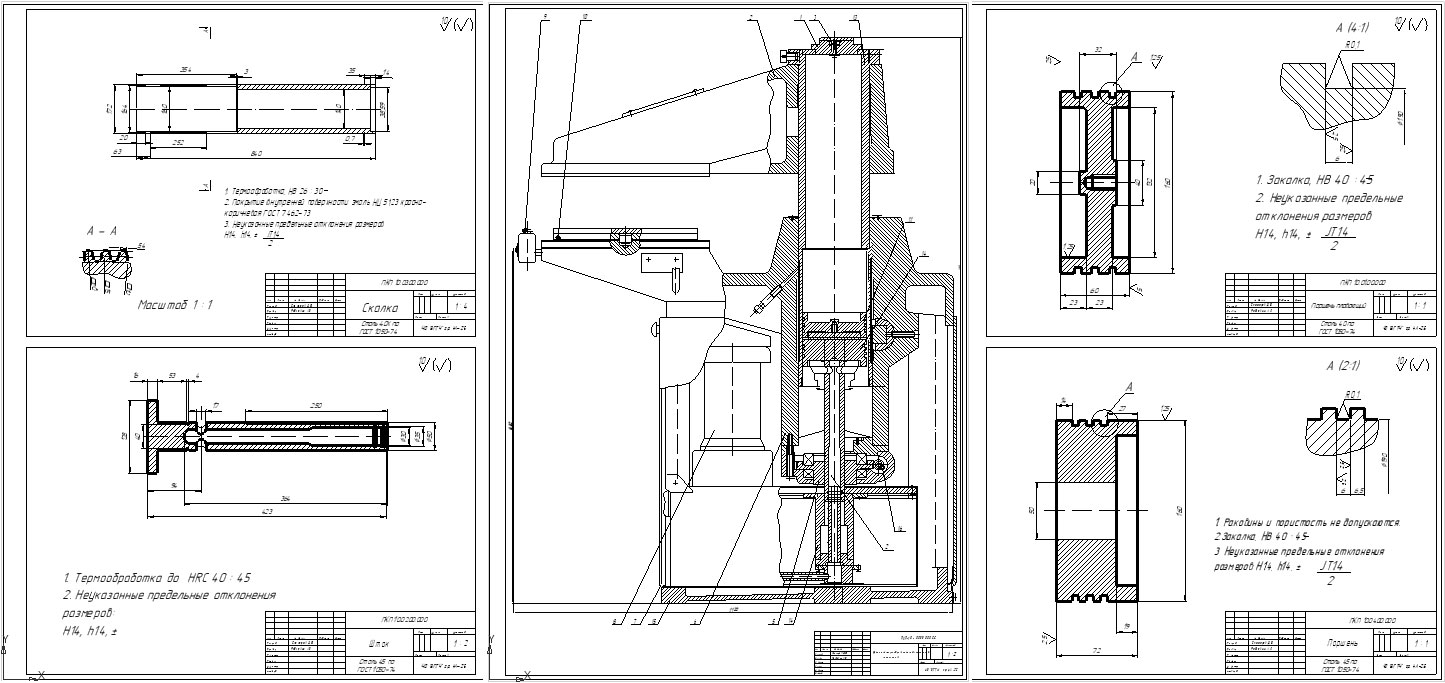

Пресс электрогидравлический консольный ПКП-10

Витебский государственный технологический университет
«Кафедра «Машины и аппараты легкой промышленности»
Курсовой проект по дисциплине «Технологические процессы и аппараты отрасли»
Тема: «Анализ работы пресса для раскроя деталей верха обуви»
Витебск 2014

Прессы электрогидравлические вырубочные консольные с автоматическим поворотом ударника предназначены для вырубки деталей верха обуви и кожгалантерейных изделий из натуральной кожи и её заменителей резаками с острозаточенной кромкой, в нашем случае, это пресс ПКП-10.
Вырубку можно производить на алюминиевых, с изоляционным покрытием плитах, на пластмассовых, на деревянных или спецкартонных плитах.
Прессы могут быть использованы в вырубочных (вырубных) и раскройных цехах предприятий легкой промышленности.

Расчет пресса ПКП-10 из начальных условий: П=1,5м q=1000Н/см РН=14МПа Р0=0,5МПа t2=1,7с t3=1,7с L=1,1м B=0,6м h=13мм t1=9с m=2.5мм =87с

Содержание
Введение 3
1.Описание конструкции пресса 4
2.Описание структуры и работы гидропривода 6
3.Расчетная часть 8
3.1.Расчеты технологических усилий 8
3.2.Определение производительности и выбор насоса 10
3.3.Определение толщины стенок гидроцилиндра и его
наружного диаметра 11
3.4.Определение хода поршня и диаметра гидроцилиндра
поворота ударника 12
3.5.Проверочный расчет давления насоса 14
3.6 .Проверочный расчет длительности тактов 15
3.6.Определение мощности привода насоса 17
Заключение 19
Литература 20
Приложение 21
