Барановичский государственный университет
Кафедра оборудования и автоматизации производства
Дипломный проект
На тему: Разработка конструкции пресса гидравлического на базе существующего домкрата ДГ12.3913010 грузоподъёмностью 12000 кг (12 т)
Барановичи 2014
Целью дипломного проекта является разработка конструкции пресса гидравлического на базе существующего домкрата ДГ12.3913010 грузоподъёмностью 12000 кг (12 т).
При разработке конструкции нового пресса гидравлического основное внимание акцентировалось на простоте конструкции, удобстве пользования прессом, безопасности и минимальной себестоимости изделия при заданной производительности работы.

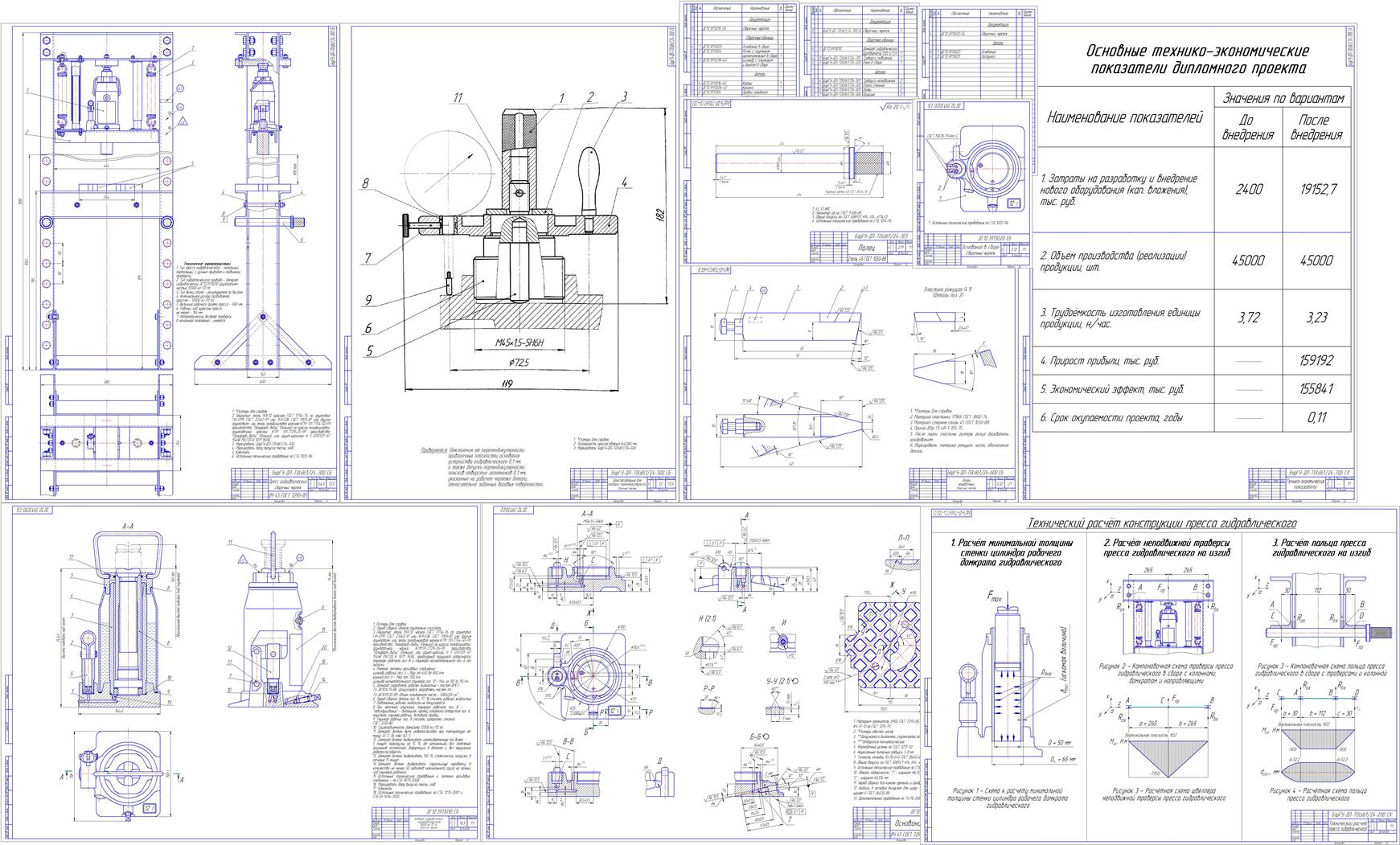

В результате чего была произведена разработка комплекта конструкторской документации на основные узлы пресса гидравлического, а также выполнен сравнительный анализ пресса с базовым прессом аналогом и выполнены технические расчёты основных элементов конструкции.
Разработанный пресс гидравлический при требуемом уровне простоты конструкции и минимальной себестоимости обеспечивает безопасную эксплуатацию и полноценное функционирование в пределах своего назначения.
Дополнительно в дипломном проекте проработаны технологические вопросы обработки детали-представителя – основания.
Также в дипломном проекте спроектированы станочное и контрольное приспособления для техпроцесса обработки детали-представителя, проведена разработка режущего инструмента, отражены вопросы охраны труда, энерго-ресурсосбережения и экологической безопасности.
Технические характеристики:
1. Тип пресса гидравлического - напольный, портальный, с ручным приводом и подвижной траверсой.
2. Тип гидравлического привода - домкрат гидравлический ДГ12.3913010 грузоподъёмностью 12000 кг (12 т).
3. Тип балки стола - регулируемая по высоте.
4. Номинальное усилие, развиваемое прессом - 12000 кг (12 т).
5. Величина рабочего проёма пресса - 900 мм.
6. Рабочий ход пуансона пресса, не менее - 165 мм.
7. Автоматический возврат траверсы в начальное положение - имеется.
Содержание
1 КОНСТРУКТОРСКИЙ РАЗДЕЛ
1.1 Разработка изделия в соответствии с темой дипломного проекта
1.1.1 Служебное назначение и конструкция изделия
1.1.2 Анализ конструктивных решений аналогов проектируемого изделия
1.1.3 Разработка технического задания на проектирование
1.1.4 Описание выбранной концепции, принципа работы и способов унификации гидравлического привода изделия
1.1.5 Технический расчёт конструкции изделия
1.1.5.1 Расчет диаметра цилиндра рабочего домкрата гидравлического
1.1.5.2 Расчет минимальной толщины стенки цилиндра рабочего домкрата гидравлического
1.1.5.3 Расчет неподвижной траверсы пресса гидравлического на изгиб
1.1.5.4 Расчет пальца пресса гидравлического на изгиб
1.2 Приспособление зажимное для обработки отверстия запорного штока в детали основание
1.2.1 Назначение и принцип работы
1.2.2 Расчет приспособления на точность
1.2.3 Расчет приспособления на усилие зажима
1.2.4 Расчет элементов приспособления на прочность
1.3 Приспособление для контроля перпендикулярности
1.3.1 Назначение и принцип работы
1.3.2 Расчет приспособления на точность
1.4 Проектирование режущего инструмента – канавочного резца
1.4.1 Назначение и конструкция режущего инструмента
1.4.2 Технические требования предъявляемые к инструменту
1.4.3 Элементы конструкции и геометрические параметры инструмента
2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
3 ОХРАНА ТРУДА
4 ЭНЕРГО-РЕСУРСОСБЕРЖЕНИЕ И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ
5 ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
СПИСОК НОРМАТИВНЫХ ДОКУМЕНТОВ
ПРИЛОЖЕНИЯ
