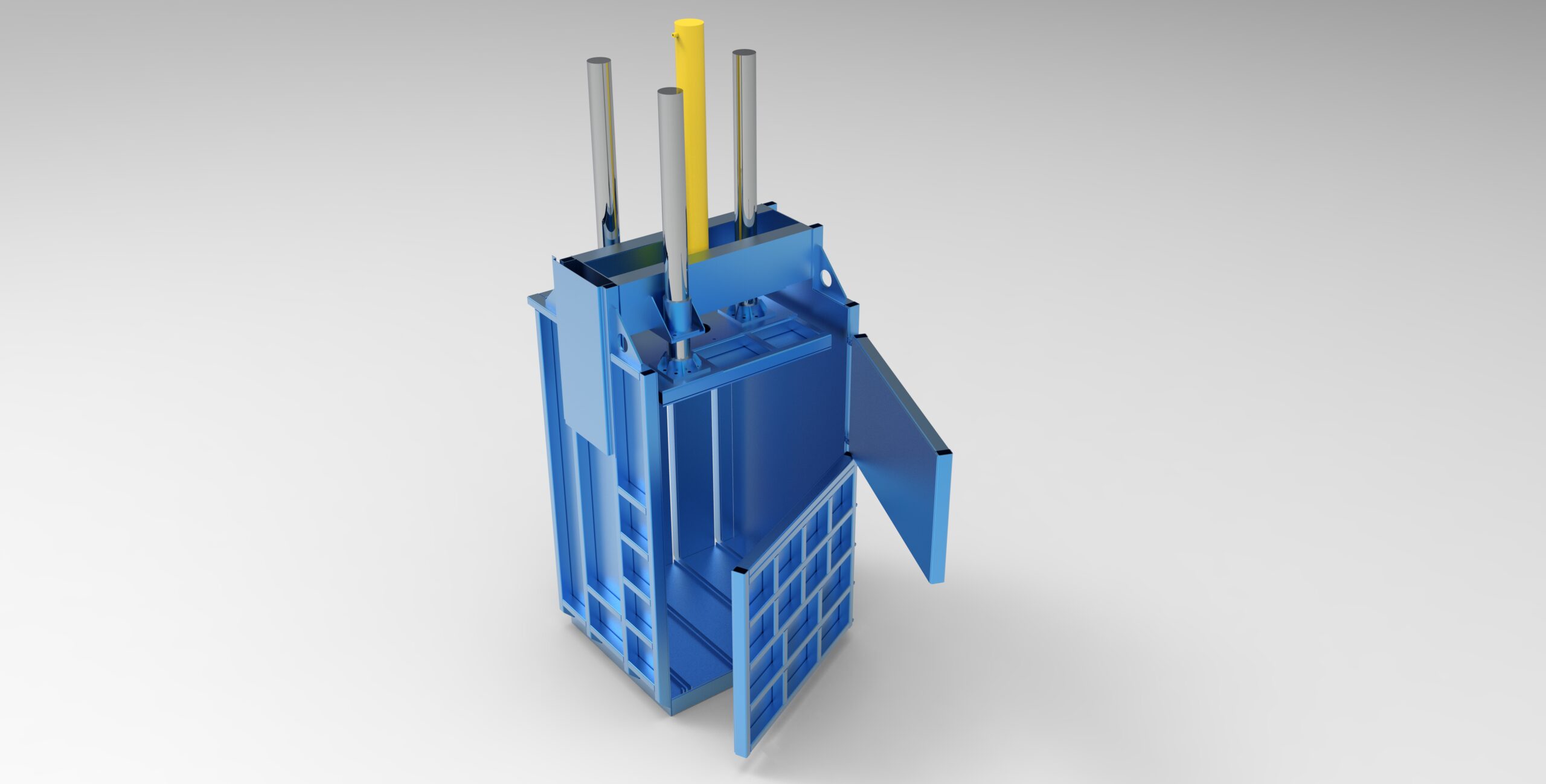

Пресс гидравлический ТБО

Пресс:
Усилие прессования: 25 тонн
Напряжение питания: 380 вольт
Мощность двигателя кВт: 4
Габаритный размер пресса: 3150х1500х1100
Масса пресса: 1 тонна.
Размер загрузочного окна: 600х1100
Размер готового тюка: 1000х1000х800
Масса готового тюка: 220-450 кг.
Количество ниток для обвязки тюка: 4-5 шт.
Рабочие материалы: Пленка, ПЭТ, Макулатура, тонколистовой цветной металл, текстиль, поролон.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 17.1

Сайт: www

Файлы:
Сборка/
Сборка/Пресс ТБО 25-1-12 СБ - Труба дверная В001.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Сборка дверь нижняя.a3d
Сборка/Пресс ТБО 25-1-12 СБ - Пластина задняя боковая.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Плита передняя ручки.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба нижняя основания 001.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба жесткости 003.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба нижняя основания 002.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Плита нижняя прессовочная.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Сборка направляющей.a3d
Сборка/Пресс ТБО 25-1-12 СБ - Гильза направляющей.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба жесткости 006.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Гильза направляющей нижняя.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Лист дверной Н.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Ребро направляющей 002.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба дверная Н003.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба жесткости 001.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Направляющая.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба жесткости 005.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Швеллер 24.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Проушина направляющей.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Сборка зацеп плиты.a3d
Сборка/Пресс ТБО 25-1-12 СБ - Сборка.a3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба жесткости 007.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Ребро направляющей 001.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Пластина двери В.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба плиты прессовочной 003.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Лист задний .m3d
Сборка/Пресс ТБО 25-1-12 СБ - Сборка гидроцилиндр.a3d
Сборка/Пресс ТБО 25-1-12 СБ - Лист боковой.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Сборка плиты прессовочной.a3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба плиты прессовочной 002.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Сборка дверь верхняя.a3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба нижняя основания 003.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Косынка жесткости.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Плита прессовочная верхняя.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба плиты жесткости 004.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба дверная Н001.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба плиты прессовочной 001.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба дверная Н002.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Пластина крепежная направляющей.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба жесткости 002.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Проушина петли 001.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Ребро жесткости зацепа.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Корпус гидроцилиндра.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Плита от направляющей.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Плита гидроцилиндра.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Труба жесткости 008.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Проушина грузоподьемная.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Плита нижняя основания.m3d
Сборка/Пресс 25-1-12 СБ - Труба жесткости 004.m3d
Сборка/Пресс ТБО 25-1-12 СБ - Пластина задняя промежуточная.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Dracenxxx
Дата: 2018-02-09
Просмотры: 1423
9 комментариев
    1

    Добрый день. В данной работе сборка и деталировка. Я пытаюсь открыть данные чертежи в компасе в.16 - мне пишет "невозможно открыть файл". Почитав в интернете, сказано, что единственный вариант данной проблемы - защита на файле, которая стоит по умолчанию. В просмотрщике файлы открываются, но размеры деталей я взять от туда не могу, а есть возможность только распечатать, но это бесполезные рисунки.
    Вот такая проблема.

      2

      Здравствуйте. Вы пришли не к правильному выводу. Данная ошибка означает что чертежи выполнены в версии программы выше чем у Вас. 16.1, 17 или 17.1. Тут версия 17.1. Вот тут подробно описаны все возможные проблемы.

    3

    Попробую открыть данные чертежи в версии 17.1
    Спасибо за ответ.

    4

    Доброе время суток. А Вы можете начертить мне пресс горизонтальный для ТБО?

      5

      Вам необходим полный проект с расчетами?

        6

        можно примерную...

          7

          Без внятного ТЗ - результат ХЗ. Заполните контакты в профиле и общайтесь напрямую а не тут.

    8

    Добрый день. В реальности делали его?

      9

      День добрый, собрал 3D модель в Компас по предварительным расчетам, а дальше заказчик изделия передумал и собственно чтобы совсем не хоронить начатую работу выложил сюда. А так планировал сделать чертежи, деталировку и спецификации. Я свои работы начинаю с 3D. Просто сюда пока ничего особо не выкладываю из готового. Со временем может выложу.
