Проект реконструкции зоны текущего ремонта грузовых автомобилей на предприятии

Сибирский государственный университет науки и технологий
имени академика М.Ф. Решетнёва
Кафедра «Автомобили и транспортно-технологические машины»
Курсовой проект по дисциплине «Техническая эксплуатация и технический сервис лесных машин»
На тему: «Проект реконструкции зоны текущего ремонта грузовых автомобилей на предприятии»
Красноярск 2018

В курсовой работе разработаны зоны ТО и ТР, определена необходимая площадь для этих зон, распределены рабочие. Приведена технологическая карта снятия КПП автомобиля МАЗ. В конструкторской части разработана трансмисионная гидравлическая стойка для снятия агргегатов до 500кг. Выполнено 6 чертежей.

Оглавление

1 Расчёт объемов работ по ТО и ТР 3
1.1 Определение периодичности ТО 4
1.2 Корректирование пробегов до ТО со среднесуточным пробегом 4
1.3 Определение количества ТО на один автомобиль за цикл 5
1.4 Определение количества ТО за год 6
1.5 Суточная программа парка по ТО и ТР 7
1.6 Определение годовой трудоемкости работ ТО 8
1.7 Распределение трудоемкости по видам работ 10
1.8 Расчет численности производственных рабочих 11
1.9 Определение площадей производственных отделений. 13
1.10 Распределение рабочих по участкам. 14
1.11 Расчет зон ТО 15
1.12 Распределение рабочих зон по специальностям и разрядам. 16
1.13 Технологическая карта снятия КПП автомобиля МАЗ 17
2 Конструкторская часть 19
2.1 Классификация подъемнико………..………………………………………...19
2.2 Обзор известных технологических решений 23
2.3 Разработка трансмиссионной стойки для установки и снятия агрегатов 26
2.4 Расчет механизма трансмиссионной стойки 27
2.5 Гидравлическая схема трансмиссионной стойки 30
2.6 Техника безопасности 31

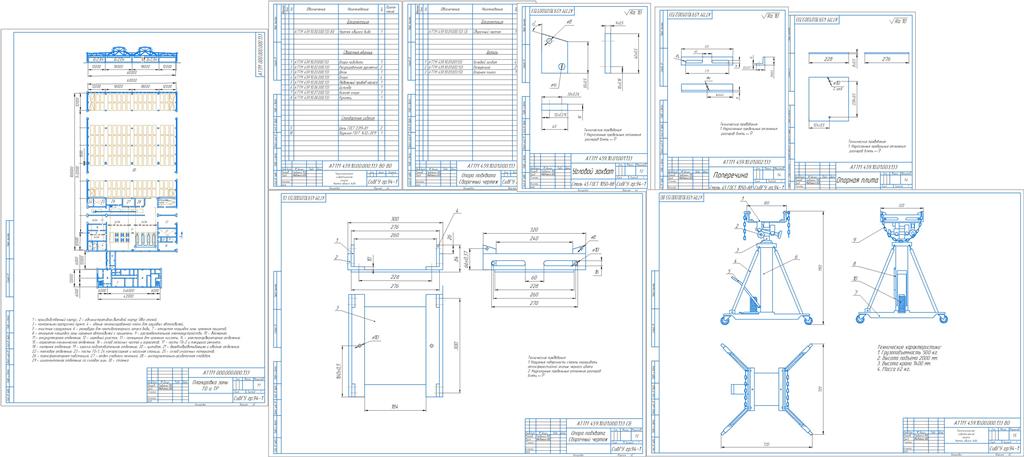

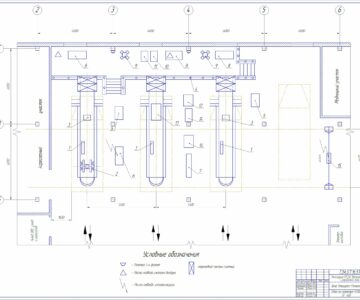

Состав: Чертеж стойки (ВО), Спецификация (ВО), Подхват (СБ), Спецификация (СБ), Планировка зоны ТО и ТР (Схема), Деталировка (поперечина, угловой захват, опорная плита), ПЗ Язык документа

Софт: КОМПАС-3D V16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проект реконструкции зоны текущего ремонта грузовых автомобилей на предприятии

Планировка зоны ТО.cdw
Подхват СБ.cdw
Поперечина.cdw
Пояснительная записка.docx
Спецификация ВО.spw
Спецификация СБ.spw
Титульный лист.docx
Угловой захват.cdw
Чертеж стойки ВО.cdw
Опорная плита.cdw
