Проектирование газового редуктора для газового оборудования автомобиля

Министерство образования и науки
Российской Федерации
Федеральное государственное автономное
образовательное учреждение высшего образования
"Самарский национальный исследовательский университет имени академика
С.П. Королева"
(Самарский университет)
Институт двигателей и энергетических установок
Кафедра автоматических систем энергетических установок
Курсовой проект по курсу:
Конструкция и проектирование агрегатов и систем
На тему: Проектирование газового редуктора для газового оборудования автомобиля.

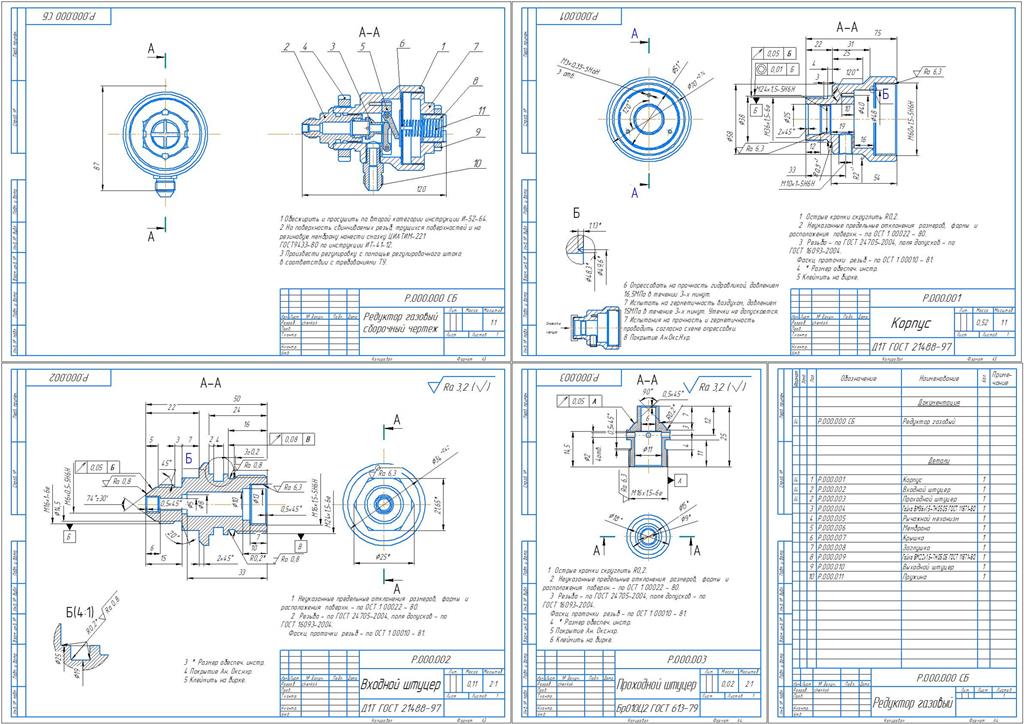

В данной работе спроектирован газовый редуктор для газового оборудования автомобиля согласно техническому заданию, соответствующему заданным характеристикам работы системы. Приведена его функциональная схема и выполнены рабочие чертежи нескольких деталей и сборочный чертеж со спецификацией в программном пакете КОМПАС V15. Смоделирована трехмерная твердотельная сборочная модель. Проведен расчет пружины на сжатие в программном пакете Microsoft Offise Excel. Произведен прочностной расчет корпуса газового редуктора в программном пакете Ansys Fluent.
СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1 ОПИСАНИЕ АГРЕГАТА И СИСТЕМЫ.
1.1 Назначение.
1.2 Конструкция
1.3 Принцип работы
1.4 Техническое задание
2 РАСЧЕТ ПРУЖИН НА СЖАТИЕ.
3 РАСЧЕТ КОРПУСА НА ПРОЧНОСТЬ В ПРОГРАММНОМ ПАКЕТЕ ANSYS.
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Состав: Газовый редуктор (СБ), деталировка (корпус, входной штуцер, проходной штуцер), спецификация, записка. Язык документа

Софт: КОМПАС-3D 15.1

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проектирование газового редуктора для газового оборудования автомобиля

р.000.002.cdw
р.000.003.cdw
Р000.000.СБ.cdw
р000.001.cdw
Spetsifikatsia.spw
Записка.docx
